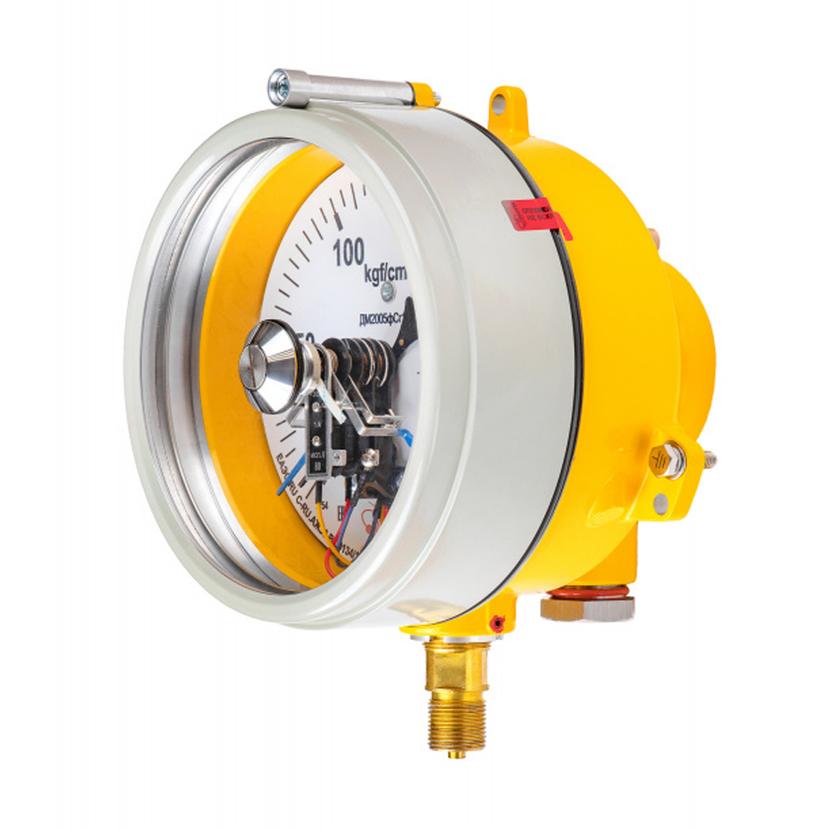

DV2005fSg1Exd, DA2005fSg1Exd va DM2005fSg1Exd — bu Физтех seriyasiga mansub portlashdan himoyalangan elektrokontaktli o‘lchov asboblari bo‘lib, vakuum, manovakuum va ortiqcha bosimni o‘lchash hamda signalizatsiya, avtomatika va blokirovka tashqi elektr zanjirlarini boshqarish uchun mo‘ljallangan. Ular portlashdan himoyalangan “portlash o‘tkazmaydigan qobiq” turidagi konstruktsiyada ishlab chiqariladi.

Texnik xususiyatlari:

• Asbob turi: elektrokontaktli vakuummetr, manovakuummetr va manometr.
• Korpus diametri: 160 mm.
• Aniqlik klassi: 1,5, ayrim variantlarda 1,0 buyurtma asosida.
• Portlashdan himoya turi: portlash o‘tkazmaydigan qobiq.
• Portlashdan himoya markirovkasi: 1Ex d IIB T4 Gb.
• Himoya darajasi: IP54.
• Signal beruvchi mexanizm: magnitli siqimli, 1 ta sirg‘aluvchi kontakt bilan.
• Maksimal kommutatsiya kuchlanishi: 220 V DC / 380 V AC.
• Maksimal tok: 1,0 A gacha.
• Kontaktlarning maksimal uzish quvvati: 30 W DC / 50 VA AC.
• O‘rtacha xizmat muddati: 10 yil.

Material va konstruksiya

Ushbu asboblar 160 mm diametrli mustahkam korpusga va berilgan bosim qiymatiga yetganda signal uzatuvchi elektrokontakt mexanizmiga ega. Konstruktsiya portlash xavfi mavjud bo‘lgan sanoat zonalarida avtomatika va signalizatsiya tizimlarida ishlashga moslashtirilgan.

Qo‘llanilish sohasi:

• 1 va 2-sinf portlash xavfli hududlar;
• signalizatsiya, avtomatika va blokirovka tizimlari;
• suyuq va gazsimon muhit bosimini nazorat qilish;
• neft-gaz, kimyo, energetika va sanoat obyektlari.

Batafsil tavsif

DV2005fSg1Exd, DA2005fSg1Exd va DM2005fSg1Exd seriyasi bosimni faqat ko‘rsatibgina qolmay, belgilangan chegaraga yetganda tashqi elektr zanjirlarini avtomatik ulash yoki uzish funksiyasini ham bajaradi. Portlashdan himoyalangan ijrosi tufayli bu asboblar portlovchi aralashmalar hosil bo‘lishi mumkin bo‘lgan xavfli ishlab chiqarish hududlarida qo‘llanadi. 160 mm korpus ko‘rsatkichlarni qulay o‘qishni ta’minlaydi, elektrokontakt mexanizmi esa texnologik himoya va dispetcherlik tizimlariga ulash imkonini beradi.
