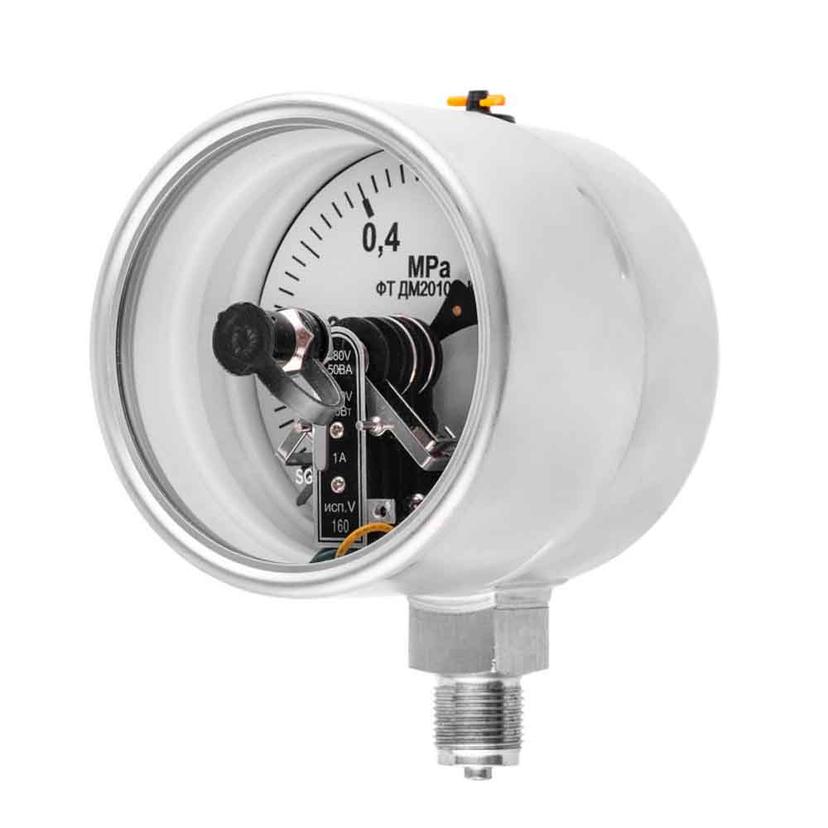

DV2010f Ks / DA2010f Ks / DM2010f Ks seriyasi zanglamaydigan po‘lat bilan faol reaksiyaga kirishmaydigan agressiv, kristallanmaydigan muhitlar bosimi va vakuumini o‘lchash uchun mo‘ljallangan elektrokontaktli korroziyaga chidamli signal beruvchi asboblardir. Ular belgilangan bosim chegarasiga yetganda tashqi elektr zanjirlarini ulash yoki uzish imkonini beradi.

Texnik xususiyatlari:

• Asbob turlari: DV2010f Ks — vakuummetr, DA2010f Ks — manovakuummetr, DM2010f Ks — manometr.
• Korpus diametri: 100 mm.
• Aniqlik sinfi: 1,5 standart, 1,0 — buyurtma asosida.
• Himoya darajasi: IP54 standart, IP65 — buyurtma asosida.
• Ulanish rezbasi: M20×1,5 standart, boshqa rezbalar — buyurtma asosida.
• Kalit osti o‘lchami: 22 mm.
• Shtutser joylashuvi: radial.
• Iqlim ijrosi: U2, IP65 varianti uchun — UHL1.
• O‘lchanayotgan muhit harorati: -50…+150 °C.
• Atrof-muhit harorati: -60…+60 °C, IP65 uchun -70…+60 °C.
• Vibratsiyaga chidamlilik: N2 guruhi.
• Qiyoslash oralig‘i: 2 yil.
• Xizmat muddati: 10 yil.
• Kafolat muddati: ishga tushirilgandan boshlab 24 oy.

Elektrokontakt qismi:

• Kontakt turi: magnitli siqimli standart, sirpanma kontaktlar — buyurtma asosida.
• Kommutatsiya kuchlanishi: 12–220 V DC, 12–380 V AC.
• Tok: 1 A gacha magnitli kontaktlar uchun, 0,5 A gacha sirpanma kontaktlar uchun.
• Kontaktlarning maksimal uzish quvvati:
• magnitli kontaktlar — 30 W DC / 50 VA AC
• sirpanma kontaktlar — 10 W DC / 20 VA AC.
• Ishga tushish xatoligi: ±4 % magnitli kontaktlar uchun, ±2,5 % sirpanma kontaktlar uchun.

Material va konstruktsiya:

• Korpus: zanglamaydigan po‘lat.
• Obichayka: bayonet, zanglamaydigan po‘lat.
• Shisha: ko‘p qatlamli xavfsiz shisha.
• Shtutser va mexanizm: zanglamaydigan po‘lat.
• Prujina: zanglamaydigan po‘lat; 10 MPa gacha yarim o‘ramli, 16–60 MPa oralig‘ida ko‘p o‘ramli.
• Siferblat: oq rangga bo‘yalgan alyuminiy qotishma.

O‘lchov diapazonlari:

• DV2010f Ks: -100…0 kPa.
• DA2010f Ks: -100…60 / 150 / 300 / 500 kPa, shuningdek -0,1…0,9 / 1,5 / 2,4 MPa.
• DM2010f Ks: 0…100 / 160 / 250 / 400 / 600 kPa, shuningdek 0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 MPa. Buyurtma asosida boshqa birliklarda ham tayyorlanadi.

Qo‘llanilish sohalari:

• kimyoviy va texnologik liniyalar
• agressiv suyuqlik va gazlar tizimlari
• signalizatsiya, avtomatika va blokirovka sxemalari
• bosimni ko‘rsatish bilan birga elektr zanjirini boshqarish kerak bo‘ladigan sanoat uzellari.

Batafsil tavsif:

DV2010f Ks / DA2010f Ks / DM2010f Ks seriyasi oddiy elektrokontaktli manometrlarga qaraganda og‘irroq muhitlar uchun mo‘ljallangan. Korroziyaga chidamli ijro agressiv muhitlarda ishlash imkonini beradi, agar ular zanglamaydigan po‘lat bilan mos bo‘lsa. Ichki signal beruvchi to‘g‘ridan-to‘g‘ri ta’sir qiluvchi mexanizm sababli qurilma nafaqat bosimni ko‘rsatadi, balki tashqi elektr zanjirlarini ham boshqaradi. Ishlab chiqaruvchi bu seriya uchun zanglamaydigan po‘latdan yuqori obichayka, ko‘p qatlamli xavfsiz shisha, shuningdek buyurtma asosida yon klemmali kolodka va IP65 variantini ham ko‘rsatadi.
