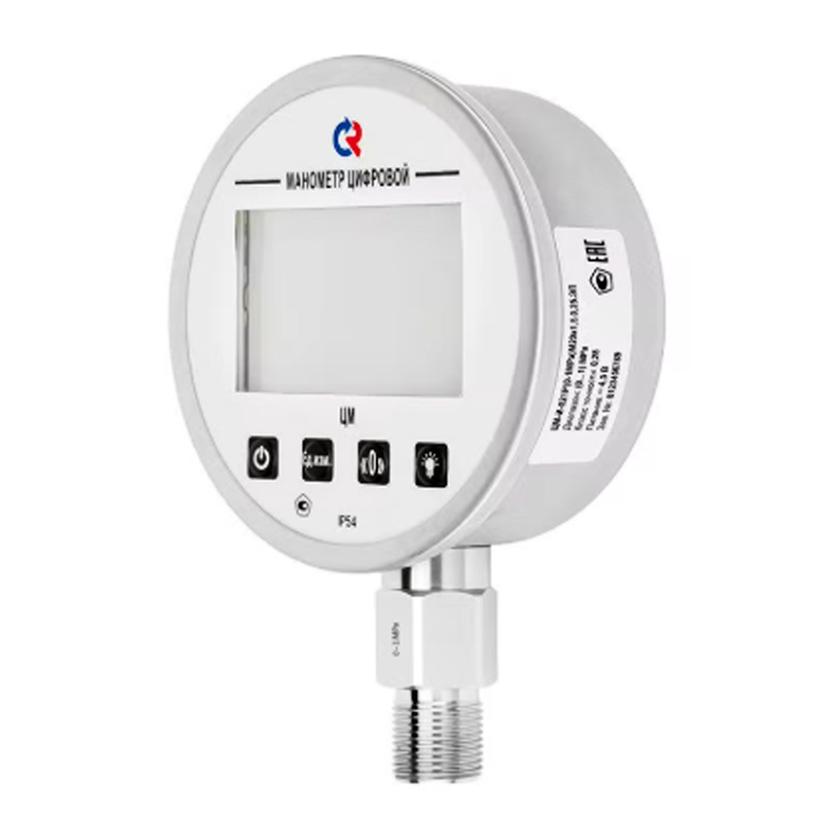

Тип ЦМ-И (ЦМ-В, ЦМ-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее избыточного давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали.

Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, индикатор состояния батареи. Для манометра с диаметром корпуса 100 мм доступна функция* отображения пиковых значений.

Могут комплектоваться защитным резиновым кожухом.

Диаметр корпуса, мм

63, 100

Класс точности

Ø631,0Ø1000,25

Диапазон показаний давлений, МПа

ЦМ-И0…0,1* / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40* / 60* / 100*ЦМ-В*−0,1…0ЦМ-ИВ*−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

* — только для приборов Ø100

Основные единицы измерения

Ø63МПа, кПa, кгс/см2, бар, psiØ100МПа, кПa**, кгс/см2, бар, psi, дюйм вод. ст., м вод. ст., дюйм рт. ст., атм.

** — кроме приборов на 40, 60 и 100 МПа

Диапазон рабочих температур, °C

Окружающая среда: −10…+50

Измеряемая среда: −10…+70

Питание

− 24В

Ø63 − 3 В (2 элемента питания ААА)

Ø100 − 4,5 В (3 элемента питания АА или micro-USB)

Потребляемая мощность, Вт

Не более 0,15

Корпус

IP54, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10,

завальцованное

Дисплей

Ø63 − 4-разрядный

Ø100 − 5-разрядный

Подсветка дисплея

Белая

Штуцер

Нержавеющая сталь 08Х18Н10

Присоединение

Радиальное

Эксцентрическое с передним фланцем (для ЦМ с питанием −24 В)

Резьба присоединения***

Ø63 − G¼

Ø100 − M20×1,5

*** — под заказ другие резьбы

Межповерочный интервал

2 года

Техническая документация

ТУ 26.51.52-002-46269003-2021
