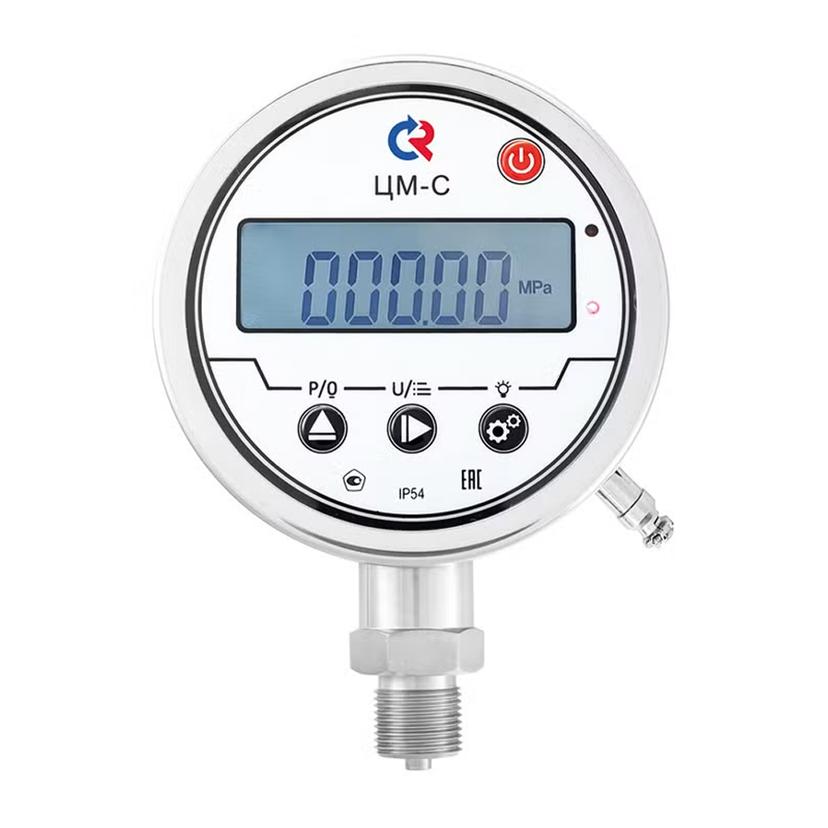

Тип ЦМ-С-И (ЦМ-С-В, ЦМ-С-ИВ), серия 21. Предназначены для непрерывного измерения и отображения текущего значения с индикацией на цифровом ЖК-дисплее давления жидкостей и газов, разрежения газов, неагрессивных по отношению к нержавеющей стали, а также передачи данных в системы управления и контроля.

Дополнительные функции: подсветка дисплея, установка нуля, переключение между единицами измерения давления, функция отображения пиковых значений

Диаметр корпуса, мм

100

Класс точности

0,1 / 0,25

Диапазон показаний давлений, МПа

ЦМ-С-И0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100

ЦМ-С-В−0,1…0ЦМ-С-ИВ−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Основные единицы измерения

МПа, кПа, Па, psi, бар, мбар, мм рт. ст., кгс/см2, дюйм вод. ст., мм вод. ст., дюйм рт. ст.

Подробнее Единицы измерений по типам приборов

Диапазон рабочих температур, °C

Окружающая среда: −10…+50

Измеряемая среда: −10…+70

Выходной сигнал

4...20 мА

4...20 мА + 2 релейных выхода

Питание

− 24В

Максимальное напряжение контактов реле, В

~250, -30

Максимальный ток контактов реле, А

3

Потребляемая мощность, Вт

4...20 мА не более 0,844...20 мА + 2 релейных выходане более 1,2

Корпус

IP54, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10,

байонетное

Дисплей

5-разрядный

Подсветка дисплея

Белая

Штуцер

Нержавеющая сталь 08Х18Н10

Присоединение

Радиальное

Резьба присоединения

M20×1,5 (под заказ G1⁄2)

Межповерочный интервал

3 года

Техническая документация

НСРП.421262.020ТУ
