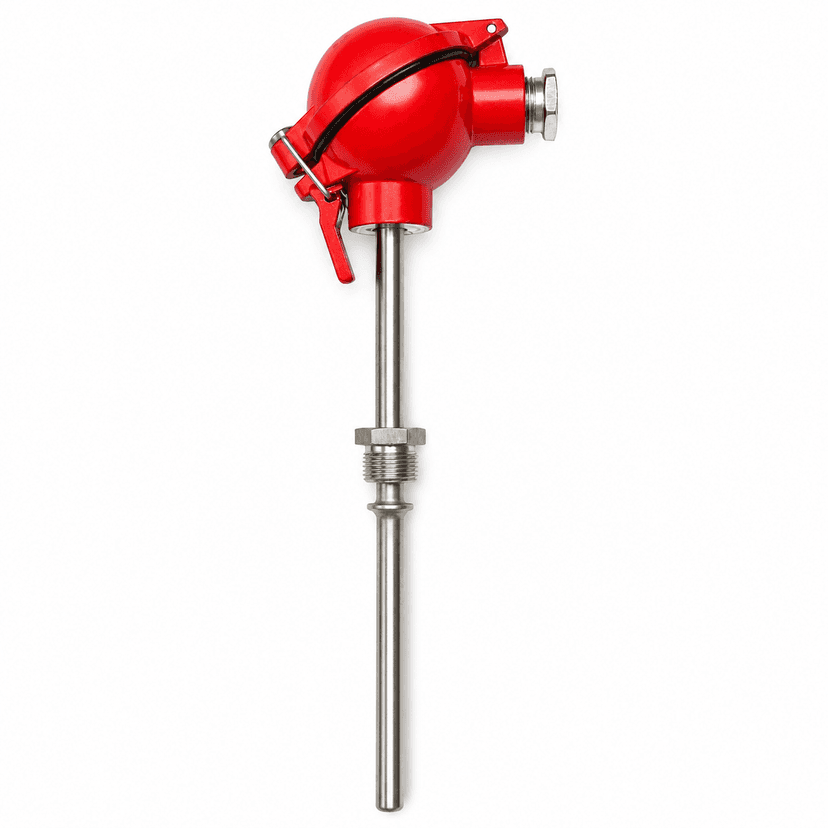

Термопреобразователь ТПС-800 Pt100 — это промышленный датчик температуры сопротивления, предназначенный для точного измерения температуры жидких и газообразных сред в технологических процессах. В качестве чувствительного элемента используется платиновый сенсор Pt100, сопротивление которого составляет 100 Ом при 0 °C. Такой тип датчика отличается стабильностью, хорошей точностью и широким применением в системах промышленной автоматизации.

ТПС-800 Pt100 относится к термопреобразователям сопротивления. В отличие от термопар, которые формируют термоэлектрический сигнал, датчики Pt100 работают по принципу изменения электрического сопротивления платинового чувствительного элемента при изменении температуры.

При температуре 0 °C сопротивление чувствительного элемента Pt100 равно 100 Ом. При нагреве сопротивление увеличивается, а измерительный прибор, контроллер или преобразователь сигнала определяет фактическую температуру по этой зависимости.

Модель ТПС-800 может выпускаться в различных исполнениях по длине, диаметру, материалу защитной арматуры, схеме подключения и классу допуска. Для этой серии указываются НСХ Pt100, Pt500, Pt1000, 50П, 100П, 50М, 100М и диапазоны измерения –50…+200 °C, –50…+350 °C, –50…+600 °C, в зависимости от исполнения. Также возможны 2-, 3- и 4-проводные схемы подключения, 1 или 2 чувствительных элемента и классы допуска AA, A, B, C.

Технические характеристики

ПараметрЗначениеТип изделияТермопреобразователь сопротивленияМодельТПС-800Чувствительный элементPt100Номинальное сопротивление100 Ом при 0 °CПринцип измеренияИзменение сопротивления платинового элементаИзмеряемая средаЖидкие и газообразные средыДиапазон измерения–50…+200 °C / –50…+350 °C / –50…+600 °C, зависит от исполненияВозможные НСХPt100, Pt500, Pt1000, 50П, 100П, 50М, 100МСхема подключения2-, 3- или 4-проводнаяКоличество чувствительных элементов1 или 2Класс допускаAA, A, B или CМатериал защитной арматурыНержавеющая сталь, AISI 304, AISI 316, 12Х18Н10Т или другой материал по заказуДиаметр погружной частиОбычно 8, 10 мм или другой вариант по исполнениюДлина погружной частиПодбирается по заказу, например 90, 100, 120 мм и другие вариантыПрисоединение к процессуРезьбовое, например М20×1,5, или другое по исполнениюГоловкаАлюминиевая или другая по исполнениюПодключениеК измерительному прибору, регулятору, ПЛК, преобразователю сигнала или АСУ ТПНазначениеТочное измерение и контроль температуры в промышленных процессах

Для одного из распространенных исполнений ТПС-800 Pt100 указываются параметры: длина погружной части 100 мм, диаметр 10 мм, диапазон –50…+600 °C, резьбовое соединение М20×1,5, алюминиевая головка и защитная арматура из нержавеющей стали AISI 304.

Область применения

ТПС-800 Pt100 применяется там, где требуется точное и стабильное измерение температуры в промышленных условиях.

Основные сферы применения:

трубопроводы воды, пара, воздуха и газа;

технологические жидкости;

емкости, баки и резервуары;

котельные установки;

теплообменники;

системы отопления и теплоснабжения;

вентиляционные и климатические системы;

пищевое производство;

химическая и нефтехимическая промышленность;

энергетика и теплоэнергетика;

машиностроение;

технологические линии;

шкафы автоматики, регуляторы, контроллеры и АСУ ТП.
