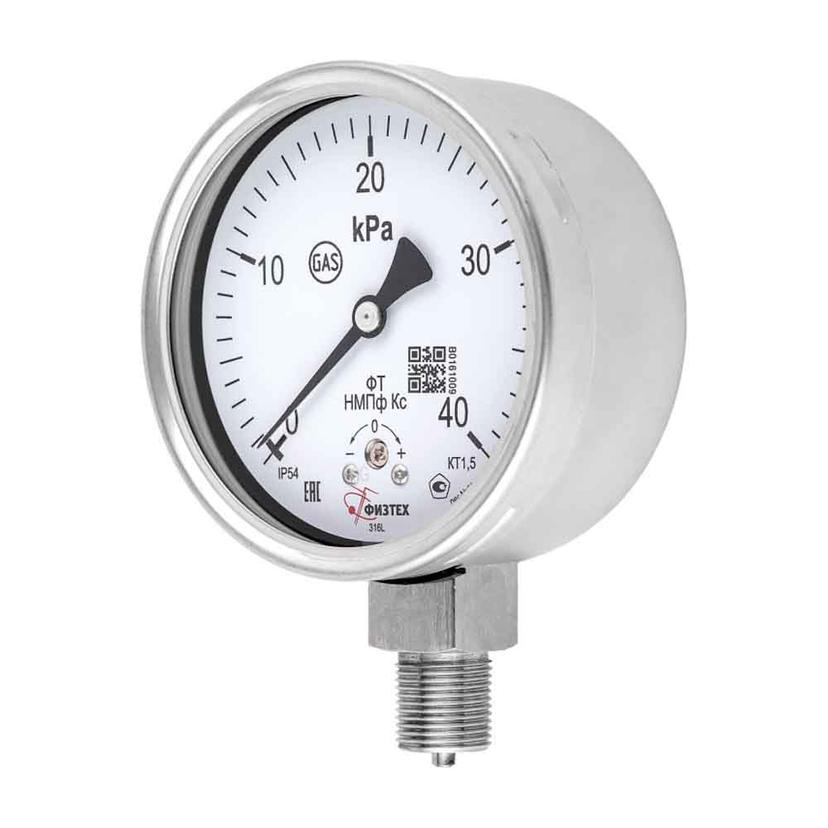

TNMPf Ks / NMPf Ks seriyasi zanglamaydigan po‘lat bilan faol reaksiyaga kirishmaydigan quruq, gazsimon, agressiv, kristallanmaydigan muhitlarda kichik vakuum va/yoki ortiqcha bosimni o‘lchash uchun mo‘ljallangan korroziyaga chidamli membranali past bosim asboblaridir. Ishlab chiqaruvchi bu seriyani kamida d.100 va d.160 variantlarda chiqaradi.

Texnik xususiyatlari:

• Asbob turlari: TNMPf Ks — tyagonaporomer, NMPf Ks — noporomer.
• Ishlash prinsipi: membranali quti sezgir element sifatida ishlaydi.
• Korpus diametri: ijroga qarab 100 mm yoki 160 mm.
• Aniqlik sinfi: 2,5; 1,5.
• Himoya darajasi: IP54 standart, IP65 — buyurtma asosida.
• Ulanish rezbasi: M20×1,5, G1/2, 1/2 NPT.
• Kalit osti o‘lchami: 22 mm.
• Shtutser joylashuvi: radial.
• Siferblatda tashqi “0” korrektori: bor.
• Iqlim ijrosi: U2 standart, UHL1 — buyurtma asosida.
• O‘lchanayotgan muhit harorati: -50 dan +200 °C gacha.
• Atrof-muhit harorati: U2 uchun -60 dan +60 °C gacha, UHL1 uchun -70 dan +60 °C gacha.
• Vibratsiyaga chidamlilik: L3 guruhi.
• Xizmat muddati: 10 yil.

Material va konstruktsiya:

• Korpus: zanglamaydigan po‘lat.
• Obichayka: bayonet, zanglamaydigan po‘lat.
• Shisha: ko‘p qatlamli xavfsiz shisha.
• Membranali quti: zanglamaydigan po‘lat.

O‘lchov diapazonlari:

• TNMPf Ks:
• -1,5…2,5 / -2…2;4 / -2,5…1,5 / -3…3 / -4…2;6 / -5…5 / -6…4;10 / -8…8 / -10…6;15 / -12,5…12,5 / -15…10 / -4…2 / -20…20 kPa.
• NMPf Ks:
• 0…4 / 6 / 10 / 16 / 25 / 40 kPa.
• Buyurtma asosida boshqa o‘lchov birliklarida ham tayyorlanadi.

Qo‘llanilish sohalari:

• gaz taqsimlash tizimlari
• qozon uskunalari
• kimyo sanoati
• neft-kimyo sanoati
• neft qazib olish
• quruq agressiv gazli past bosim texnologik liniyalari.

Batafsil tavsif:

TNMPf Ks / NMPf Ks oddiy neytral muhitlar uchun mo‘ljallangan past bosim asboblaridan farqli ravishda quruq agressiv gazlar bilan ishlashga moslashtirilgan. Qurilma zanglamaydigan po‘lat korpus va zanglamaydigan membranali quti bilan bajarilgan. Seriya 100 mm va 160 mm korpuslarda uchraydi; standart variantda IP54, tashqi nol korrektori va radial ulanish mavjud. Og‘irroq sharoitlar uchun IP65 va UHL1 buyurtma asosida mavjud.
