Температурные датчики PT100 — это промышленные термопреобразователи сопротивления, предназначенные для точного измерения температуры жидких, газообразных, сыпучих сред, поверхностей оборудования и технологических узлов. В основе датчика используется платиновый чувствительный элемент Pt100, сопротивление которого при температуре 0 °C составляет 100 Ом.

Датчики PT100 широко применяются в системах автоматизации, котельных установках, трубопроводах, емкостях, теплообменниках, холодильном оборудовании, вентиляции, пищевой, химической, нефтегазовой, фармацевтической и энергетической промышленности.

PT100 относится к термопреобразователям сопротивления. Принцип работы основан на изменении электрического сопротивления платинового чувствительного элемента при изменении температуры. При нагреве сопротивление платинового элемента увеличивается, а измерительный прибор, контроллер или преобразователь сигнала определяет фактическую температуру по установленной температурной характеристике.

По сравнению с обычными термопарами, датчики PT100 отличаются более высокой точностью, стабильностью показаний и хорошей повторяемостью измерений. Они особенно удобны там, где требуется точный контроль температуры: в технологических линиях, лабораторном оборудовании, пищевом производстве, системах отопления, вентиляции, холодильных установках и промышленной автоматике.

Датчики PT100 могут изготавливаться в разных исполнениях: кабельные, погружные, резьбовые, фланцевые, накладные, с клеммной головкой, с защитной гильзой, с разъемом или со встроенным преобразователем 4–20 мА. Корпус и защитная арматура обычно выполняются из нержавеющей стали, например AISI 304, AISI 316, 12Х18Н10Т, а также из других материалов по техническому заданию заказчика.

Технические характеристики

ПараметрЗначениеТип изделияТемпературный датчик / термопреобразователь сопротивленияЧувствительный элементPT100Номинальное сопротивление100 Ом при 0 °CМатериал чувствительного элементаПлатинаПринцип измеренияИзменение сопротивления при изменении температурыДиапазон измеренияОбычно от –50 до +200 °C / +300 °C / +400 °C / +600 °C, зависит от исполненияКласс допускаA, B, AA или другой по заказуСхема подключения2-, 3- или 4-проводнаяКоличество чувствительных элементов1 или 2Материал защитной арматурыAISI 304, AISI 316, 12Х18Н10Т, нержавеющая стальДиаметр защитной арматуры3, 4, 5, 6, 8, 10 мм или по заказуДлина погружной части30, 50, 80, 100, 120, 160, 200, 250, 320 мм и другие вариантыТип подключенияКабель, клеммная головка, разъем, преобразователь сигналаМатериал кабеляПВХ, силикон, фторопласт, термостойкий кабель, металлическая оплеткаСтепень защитыIP54 / IP65 / IP67 / IP68, зависит от конструкцииРабочая средаВоздух, вода, пар, масло, газ, технологические жидкости, сыпучие материалыВыходной сигналСопротивление PT100; при наличии преобразователя — 4–20 мА, 0–10 В или цифровой сигналНазначениеТочное измерение и контроль температуры

Основные исполнения PT100

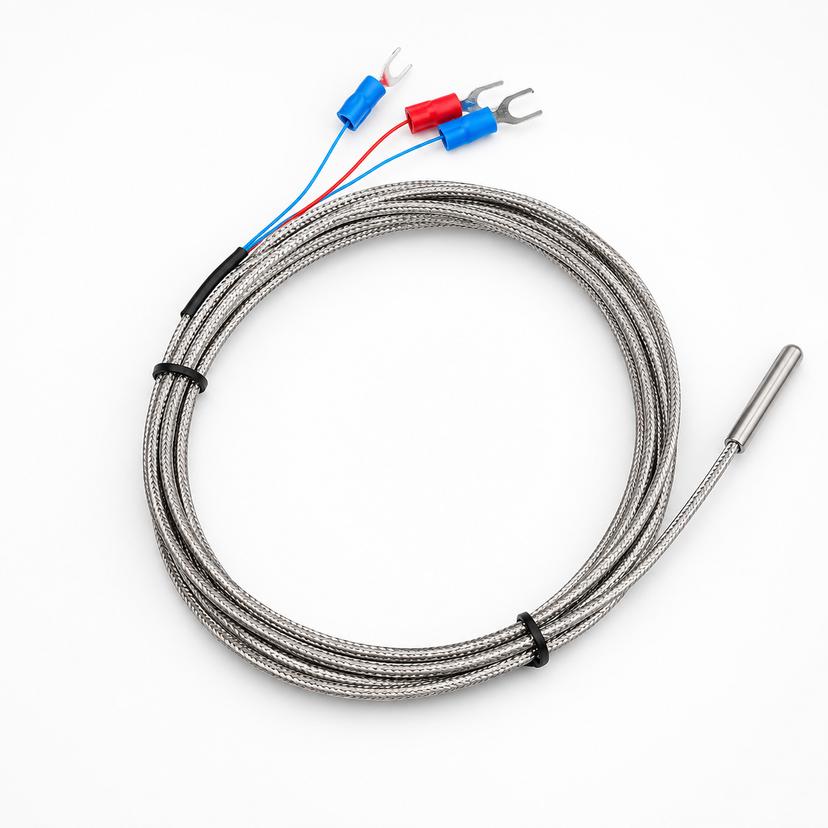

Кабельный PT100

Компактный датчик с кабельным выводом. Применяется в холодильном оборудовании, вентиляции, системах отопления, трубопроводах, емкостях и небольших технологических узлах.

Погружной PT100

Устанавливается непосредственно в рабочую среду или в защитную гильзу. Используется для измерения температуры воды, пара, масла, технологических жидкостей и газов.

Резьбовой PT100

Имеет резьбовое присоединение, например М20×1,5, G1/2, G1/4 и другие варианты. Подходит для трубопроводов, емкостей, теплообменников и котельного оборудования.

PT100 с клеммной головкой

Промышленное исполнение для надежного подключения в тяжелых условиях эксплуатации. Часто применяется на производственных линиях, в энергетике, химической промышленности и АСУ ТП.

PT100 с преобразователем 4–20 мА

Исполнение со встроенным преобразователем сигнала. Удобно для передачи сигнала на большие расстояния в контроллеры, шкафы автоматики и системы диспетчеризации.
