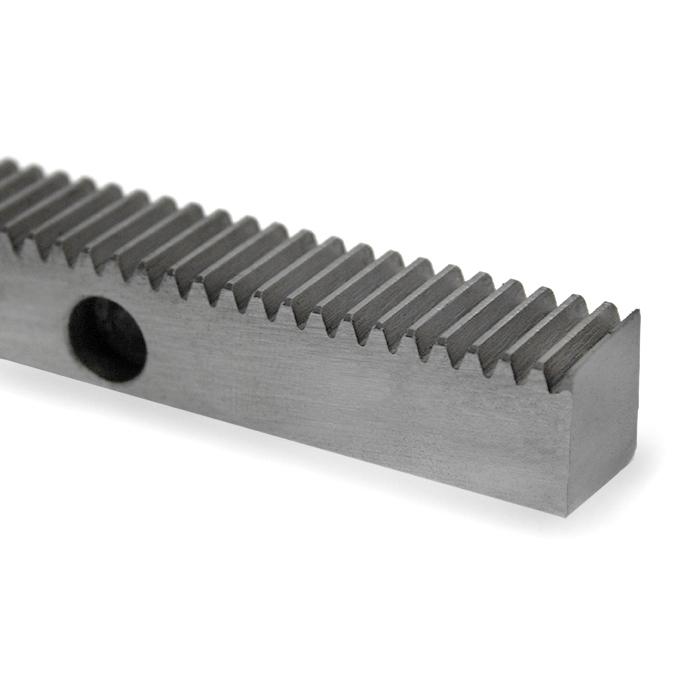

RS1-1520 — промышленная прямозубая зубчатая рейка, предназначенная для преобразования вращательного движения зубчатого колеса в поступательное линейное перемещение. Рейка используется совместно с соответствующей шестерней и является важным элементом механических приводов, станочного оборудования, автоматизированных механизмов и систем линейного перемещения.

Модель RS1-1520 относится к серии прямозубых зубчатых реек и имеет модуль 1, ширину 15 мм, высоту 20 мм и стандартную длину 2000 мм (2 м). Согласно технической документации на серию RS, для данной модели предусмотрены отверстия для крепления с шагом 60 мм.

Зубчатая рейка устанавливается на неподвижной или подвижной части механизма, а зубчатая шестерня входит с ней в зацепление. При вращении шестерни происходит перемещение рейки по прямой линии. Обратное преобразование также возможно — линейное перемещение рейки может передаваться на вращательный элемент.

RS1-1520 подходит для построения приводов, где требуется надежное и достаточно точное преобразование вращательного движения в линейное. Такие механические передачи широко применяются в станках с ЧПУ, автоматизированных производственных линиях, механизмах позиционирования, конвейерном оборудовании, робототехнике и промышленной автоматизации.

Конструкция из стали обеспечивает необходимую механическую прочность и износостойкость зубчатого профиля. Для серии RS указан материал C45 (DIN 1.1191), холодноштампованный профиль и качество зубчатого зацепления 8h27 по DIN 3962/6.

Рейка поставляется по 1 штуке длиной 2 метра, что позволяет использовать отдельные секции либо соединять несколько реек последовательно для формирования более длинной линии перемещения. Зубчатые рейки такого типа допускают стыковку для получения необходимой длины рабочего хода.

Технические характеристики

Основные параметры

• Тип изделия: прямозубая зубчатая рейка;
• Модель: RS1-1520;
• Тип зубьев: прямые;
• Модуль: 1;
• Ширина рейки: 15 мм;
• Высота рейки: 20 мм;
• Высота рабочей части: 19 мм;
• Стандартная длина: 2000 мм;
• Количество: 1 шт.;
• Длина 1 шт.: 2 м;
• Материал: сталь C45;
• Стандарт материала: DIN 1.1191;
• Профиль: холодная штамповка;
• Качество зубьев: 8h27 по DIN 3962/6;
• Назначение: передача движения от шестерни к линейному механизму;
• Тип передачи: реечная зубчатая передача;
• Применение: промышленное оборудование, станки, автоматизация и механические приводы.

Принцип работы

RS1-1520 работает в паре с зубчатой шестерней.

При вращении шестерни ее зубья последовательно входят в зацепление с зубьями рейки. В результате вращательное движение преобразуется в поступательное линейное перемещение.

Такая конструкция позволяет создавать механизмы, в которых необходимо:

• перемещать рабочий орган по прямой линии;
• точно позиционировать оборудование;
• открывать и закрывать механизмы;
• перемещать станочные узлы;
• осуществлять автоматическое перемещение;
• передавать значительное механическое усилие на линейный привод.

Конструктивные особенности

• прямозубой профиль;
• модуль зубчатого зацепления 1;
• ширина 15 мм;
• высота 20 мм;
• стандартная длина 2 м;
• стальная конструкция;
• материал C45 / DIN 1.1191;
• высокая механическая прочность;
• износостойкий зубчатый профиль;
• возможность работы совместно с зубчатой шестерней;
• возможность последовательной стыковки реек;
• применение в механизмах линейного перемещения;
• возможность интеграции в автоматизированные приводы.

Преимущества RS1-1520

Надежная механическая передача

Прямозубая рейка обеспечивает эффективную передачу вращательного движения в линейное перемещение.

Прочная стальная конструкция

Использование стали C45 обеспечивает необходимую прочность изделия при эксплуатации в составе механических приводов.

Стандартная длина 2 м

Рейка поставляется секцией длиной 2000 мм, что удобно для монтажа на оборудовании и формирования протяженных приводных систем.

Возможность увеличения длины

Несколько секций могут использоваться последовательно для получения необходимой длины линейного перемещения.

Точный зубчатый профиль

Стандарт изготовления и заданные параметры зубьев обеспечивают совместную работу рейки с соответствующей зубчатой шестерней.

Универсальность

RS1-1520 подходит для различных механизмов автоматического и ручного линейного перемещения.

Области применения

Рейка RS1-1520 применяется в:

• станках с ЧПУ;
• лазерных станках;
• плазменных станках;
• фрезерных станках;
• автоматизированных производственных линиях;
• системах линейного перемещения;
• механизмах позиционирования;
• конвейерных системах;
• робототехнических комплексах;
• промышленной автоматизации;
• подъемных и перемещающих механизмах;
• механических приводах;
• технологическом оборудовании;
• станочном оборудовании;
• системах автоматического позиционирования.

Типовые задачи

RS1-1520 может использоваться для:

• преобразования вращательного движения в поступательное;
• линейного перемещения рабочего органа;
• позиционирования станочного узла;
• перемещения каретки;
• перемещения режущего инструмента;
• управления координатным перемещением;
• построения приводов станков с ЧПУ;
• создания автоматизированных механизмов;
• перемещения платформ;
• построения длинных линейных приводов;
• передачи механического усилия на значительное расстояние.

Применение в станках с ЧПУ

Одним из распространенных применений RS1-1520 являются станки с числовым программным управлением.

Реечная передача может использоваться для перемещения:

• портала;
• каретки;
• рабочего стола;
• режущей головки;
• плазменного резака;
• лазерной головки;
• фрезерного узла.

В отличие от винтовых передач, зубчатая рейка позволяет создавать протяженные системы линейного перемещения, поэтому особенно удобна для крупноформатного оборудования.

Совместимость с шестерней

Для правильной работы рейки необходимо использовать зубчатую шестерню с соответствующими параметрами зацепления.

При подборе пары необходимо учитывать:

• модуль;
• профиль зубьев;
• размеры зубчатой пары;
• количество зубьев шестерни;
• межосевое расстояние;
• способ крепления;
• требуемую скорость перемещения;
• требуемое передаточное отношение;
• нагрузку на механизм.

Для RS1-1520 ключевым параметром является модуль 1, поэтому ответную шестерню следует подбирать с соответствующим модулем и совместимым профилем зубьев.

Монтаж и эксплуатация

При установке рейки необходимо обеспечить правильное взаимное положение рейки и шестерни по всей длине рабочей зоны.

Особое внимание рекомендуется уделить:

• прямолинейности установки;
• надежности крепления;
• правильному зацеплению зубьев;
• отсутствию перекоса;
• регулировке положения шестерни;
• смазке в соответствии с условиями эксплуатации;
• защите от загрязнений и металлической стружки;
• контролю износа зубчатого профиля.

Правильный монтаж позволяет снизить шум, вибрации и износ зубьев и обеспечить стабильную работу механизма.

Комплектация

В комплект входит:

• рейка прямозубая RS1-1520 — 1 шт.;
• длина одной рейки — 2 м.

Преимущества для промышленного оборудования

RS1-1520 является практичным решением для построения механических систем линейного перемещения, особенно когда требуется относительно большая длина рабочего хода.

Сочетание модуля 1, стальной конструкции, длины 2 м и прямозубого профиля позволяет использовать рейку в различных приводных и позиционирующих механизмах.

Для длинных осей несколько секций могут быть объединены последовательно, что позволяет адаптировать длину зубчатой передачи под конструкцию конкретного оборудования.
