Ma’lumot / Tavsif

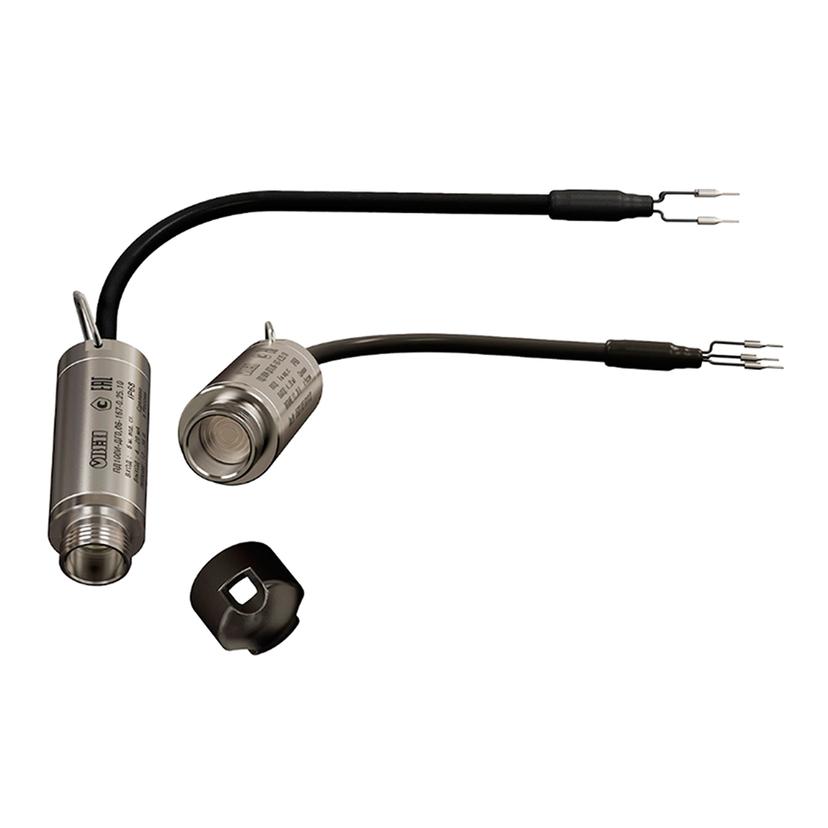

ОВЕН ПД100И model 167 — suyuqlik sathini gidrostatik usulda nazorat qilish uchun mo‘ljallangan cho‘ktiriladigan bosim datchigidir. Ushbu model suv ta’minoti obyektlari, suv quduqlari, rezervuarlar, minoralar, texnologik sig‘imlar va boshqa idishlardagi suyuqlik ustuni bosimini o‘lchash orqali sathni aniqlash vazifalarida qo‘llanadi. Qurilma ixcham silindrsimon korpusga ega bo‘lib, zanglamaydigan po‘lat o‘lchov membranasi, 4…20 mA chiqish signali va ichiga kapillyar o‘rnatilgan maxsus gidrometrik kabel bilan jihozlangan. Bu kapillyar sensorni atmosfera bilan bog‘lab turadi va sathni barqaror hamda aniq o‘lchash imkonini beradi.

Model 167 nam va og‘ir sharoitlarda ishlash uchun ishlab chiqilgan. Sensor korpusi IP68 himoya darajasiga ega bo‘lib, doimiy namlik, chuqurlik va tashqi muhit ta’siri ostida ishlashi mumkin. O‘lchov membranasini mexanik shikastlanishdan saqlash uchun sensorning pastki qismida himoya qopqog‘i mavjud. Shu sababli ushbu model suv omborlari, ochiq rezervuarlar, nasos stansiyalari va texnik sig‘imlarda uzoq muddatli monitoring uchun qulay yechim hisoblanadi.

Rasmiy ma’lumotlarga ko‘ra, ПД100И 167 modifikatsiyalari 1 dan 100 metr suv ustunigacha bo‘lgan diapazonlarda taklif qilinadi, ayrim konfiguratsiyalarda esa bosim qiymatlari 0,01 dan 1,6 MPa oralig‘ida tanlanadi. Qurilmaning ortiqcha yuklanishga chidamliligi kamida 200 % VPI, aniqlik klassi esa 0,25 % yoki 0,5 % bo‘lishi mumkin. Ichki kabel uzunligi buyurtma bo‘yicha tanlanadi va ayrim manbalarda 1 metrdan 1000 metrgacha ko‘rsatilgan.

Ushbu datchik kommunal xo‘jalik, suv ta’minoti, texnologik rezervuarlar va sanoat avtomatikasi tizimlari uchun amaliy yechim bo‘lib, sathni alohida sath o‘lchagichsiz, aynan suyuqlik ustuni bosimi orqali nazorat qilish imkonini beradi. Rasmiy katalogda u aynan suv ta’minoti obyektlari, quduqlar va bosimli minoralardagi sathni o‘lchash uchun tavsiya etilgan.

Mahsulot pasporti

Texnik xususiyatlari

• Mahsulot turi: cho‘ktiriladigan gidrostatik bosim / sath datchigi
• Brend: ОВЕН
• Seriya: ПД100И
• Model: 167
• Vazifasi: suyuqlik ustuni bosimi orqali sathni o‘lchash
• Chiqish signali: 4…20 mA
• Sensor turi: KНК (kremniy na kremniy)
• O‘lchov membranasi: zanglamaydigan po‘lat
• Kabel: ichki kapillyarli gidrometrik kabel
• Himoya darajasi: IP68
• Aniqlik klassi: 0,25 % / 0,5 %
• Ortiqcha yuklanish: kamida 200 % VPI
• O‘lchash diapazoni: 1…100 m suv ustuni
• Gabarit o‘lchami: 92 × 27 mm dan katta emas
• Xizmat muddati: 12 yil
• Ishonchlilik resursi: kamida 500 000 soat
• Tekshiruv oralig‘i: 5 yil / 4 yil
