Texnik xususiyatlari

• Davlat: Rossiya
• Ishlab chiqaruvchi: ОВЕН
• Seriya: ПД100
• Model: 3х1
• Mahsulot turi: bosim o‘zgartirgichi / pressure transmitter
• O‘lchanadigan bosim turi: izbytochnoe bosim (ДИ)
• Chiqish signali: 4…20 mA, 2 simli sxema

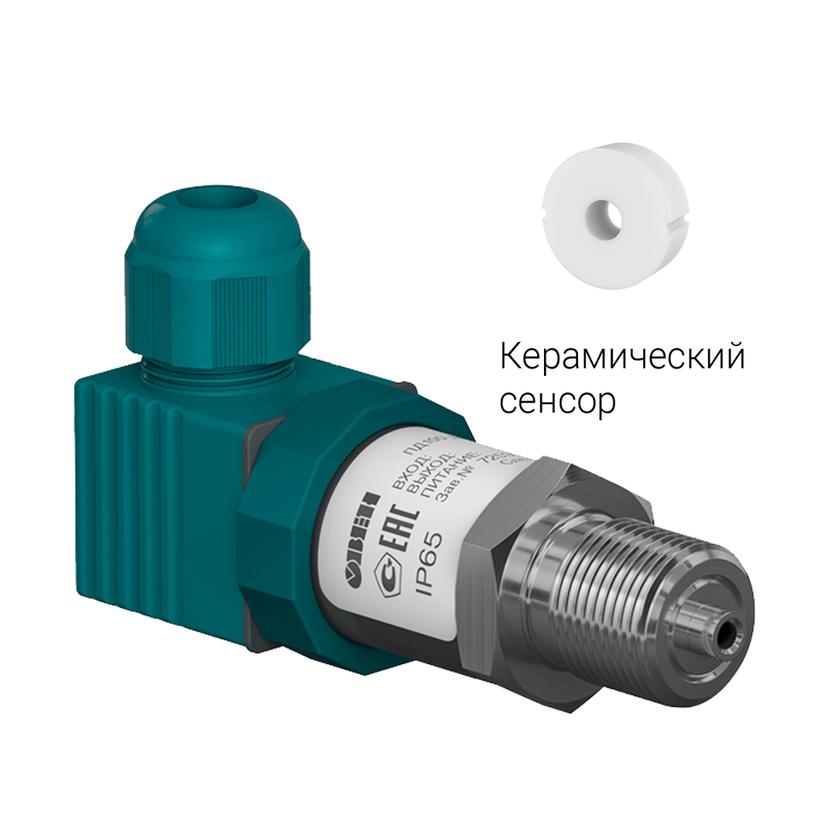

• O‘lchov elementi: keramik membrana, TNK (тензомост-на-керамике) sensori
• Yuqori o‘lchash chegarasi: 0,1 dan 10,0 MPa gacha
• Aniqlik klassi: 0,5 % yoki 1,0 % VPI
• O‘lchanadigan muhit harorati: -40…+125 °C, ayrim sahifalarda +135 °C gacha ko‘rsatilgan
• Qo‘llanish muhiti: keramikaga neytral suyuqliklar, bug‘ va gazlar
• Elektr ta’minoti: 12…36 VDC, nominal 24 V
• Ulanish: EN175301-803 (DIN43650 A) standarti bo‘yicha kabel kiritishi
• Himoya darajasi: IP65
• Metrologik interval: 2 yil

Tavsif

ОВЕН ПД100 model 3х1 umumiy sanoatning ikkilamchi jarayonlari va ayniqsa ЖКХ, issiqlik punktlari, issiq-sovuq suv quvurlari, issiqlik hisoblagichlari, suv nasos stansiyalari va vodozabor tizimlari uchun ishlab chiqilgan iqtisodiy bosim datchigidir. Rasmiy OWEN sahifasida bu modelning asosiy ustunligi sifatida byudjet narx, kimyoviy va korroziyaga chidamlilik, yuqori haroratga barqarorlik va kichik qo‘shimcha harorat xatoligi ko‘rsatilgan. Bu uni odatiy texnologik nuqtalarda, ayniqsa narx muhim bo‘lgan loyihalarda qulay variantga aylantiradi.

Model 3х1 keramik membrana va TNK tipidagi sensor asosida ishlaydi. Shu konstruktsiya narxni pasaytirishga yordam beradi va ko‘plab suv, bug‘ hamda gaz tizimlarida amaliy yechim beradi. Shu bilan birga, OWEN rasmiy ravishda gidroudarlari bo‘lishi mumkin bo‘lgan tizimlarda uni qo‘llash tavsiya etilmasligini aytadi. Demak, bu datchik asosan nisbatan barqaror bosimli ikkilamchi konturlar, kommunal tizimlar va tipik avtomatika vazifalari uchun mos.

Yana bir muhim jihat shuki, OWEN rasmiy hujjatlarida ПД100-3Х1 uzluksiz ravishda o‘lchanayotgan bosimni 4…20 mA signalga aylantirish uchun mo‘ljallangani va u avtomatik nazorat, boshqaruv hamda hisobga olish tizimlarida ishlatilishi ko‘rsatilgan. Bu uni PLC, regulator, registrator va диспетчеризация tizimlariga ulashni osonlashtiradi. Byudjet segmentida bo‘lsa ham, model davlat o‘lchov vositalari reyestriga kiritilgani va zavod birlamchi поверка bilan yetkazilishi rasmiy sahifada qayd etilgan.
