Ma’lumot / Tavsif

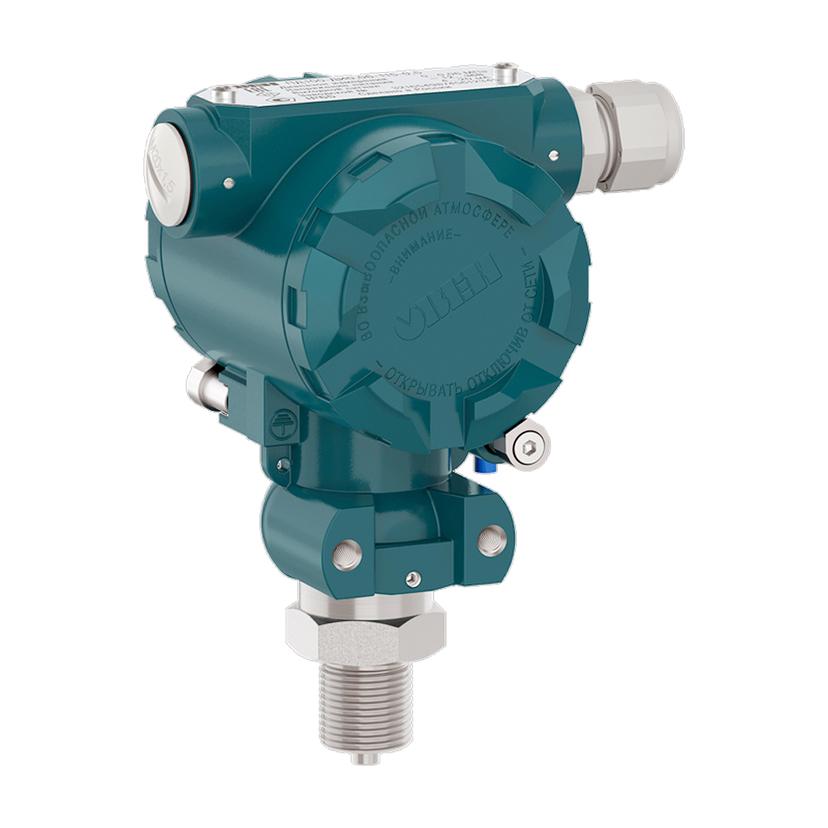

ОВЕН ПД100 model 1x5 — og‘ir sanoat va ekspluatatsiya sharoitlarida bosimni uzluksiz nazorat qilish uchun mo‘ljallangan maydon korpusidagi o‘lchovchi bosim o‘zgartirgichidir. Ushbu model dala sharoitida o‘rnatish, vibratsiya, namlik va texnologik obyektlardagi murakkab ish rejimlari uchun ishlab chiqilgan bo‘lib, standart avtomatika tizimlariga 4…20 mA chiqish signali orqali ulanadi. Qurilma zamonaviy KNS (kremniy na kremniy) sensoriga va zanglamaydigan po‘lat membranaga ega.

Model 1x5 ning asosiy afzalligi — field housing tipidagi mustahkam korpusidir. Bu konstruksiya datchikni bevosita obyektning o‘zida, tashqi ta’sirlar kuchli bo‘lgan joylarda ishlatishga mos qiladi. Rasmiy sahifada u aynan “сложных условий” uchun mo‘ljallangani ko‘rsatilgan. O‘lchanadigan bosim turlari sifatida ortiqcha, absolyut, vakuummetrik va ortiqcha-vakuummetrik bosim versiyalari mavjud.

Qurilma 2 simli tok halqasida ishlaydi, 12…36 V DC bilan ta’minlanadi, nominal qiymat 24 V, quvvat sarfi esa 0,8 W dan oshmaydi. Ishchi muhit harorati -40…+125 °C gacha yetadi, bu esa uni qozonxona, texnologik liniyalar, sanoat quvurlari va murakkab tashqi sharoitlarda qo‘llashga imkon beradi. Yuqori o‘lchash chegarasi modifikatsiyaga qarab 0,01 dan 100 MPa gacha, aniqlik klassi esa 0,25 %, 0,5 % yoki 1,5 % bo‘lishi mumkin.

ПД100 1x5 modeli ekspluatatsiyada ishonchliligi, keng bosim diapazoni va sanoat avtomatikasi bilan oddiy integratsiyasi sababli turli tarmoqlarda qo‘llanadi. Bu model ayniqsa tashqi yoki yarim ochiq obyektlarda, maydon uskunalari yonida va himoyalangan korpus talab qilinadigan nuqtalarda qulay yechim hisoblanadi.

Mahsulot pasporti

Texnik xususiyatlari

• Mahsulot turi: bosim o‘zgartirgichi
• Brend: ОВЕН
• Seriya: ПД100
• Model: 1x5
• Korpus turi: maydon korpusi / field housing
• Chiqish signali: 4…20 mA
• Ishlash sxemasi: 2 simli
• Ta’minot kuchlanishi: 12…36 V DC
• Nominal ta’minot: 24 V
• Quvvat sarfi: 0,8 W gacha
• Sensor turi: KNS (kremniy na kremniy)
• Membrana materiali: zanglamaydigan po‘lat
• Bosim turlari: DA / DI / DV / DIV
• O‘lchash diapazoni: 0,01…100 MPa
• Muhit harorati: -40…+125 °C
• Aniqlik klassi: 0,25 % / 0,5 % / 1,5 %
• Ortiqcha yuklanish: kamida 200 % VPI
• Tekshiruv oralig‘i: 5 yil / 4 yil
