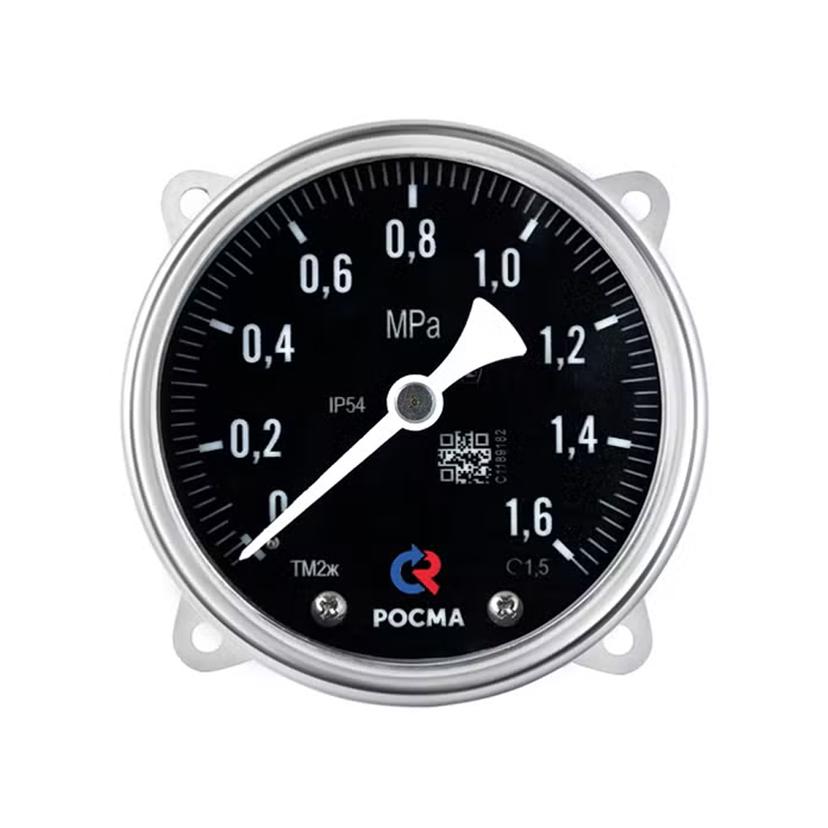

Тип ТМ (ТМж, ТМВж, ТМ2ж), серия 20. Предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.

Область применения: обслуживание железнодорожного транспорта, машиностроение

Диаметр корпуса, мм

100

Класс точности

1,0* / 1,5

* — под заказ для ТМж, ТМВж

Диапазон показаний давлений, МПа

ТМж0...0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16

ТМВж−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4ТМ2ж0...0,6 / 1 / 1,6

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+70

Измеряемая среда: −50…+120

Корпус

IP54, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10, байонетное

Чувствительный элемент,

трибко-секторный механизм

Медный сплав

Циферблат

Пластик, шкала черная на белом фоне или шкала белая на черном фоне

Стекло

Минеральное

Штуцер

Медный сплав

Присоединение

Радиальное — ТМж, ТМВж

Эксцентрическое — ТМж, ТМВж, ТМ2ж

Резьба присоединения

ТМж

ТМВжG½**; M20×1,5

ТМ2жG¼**; M12×1,5

** — под заказ

Подсветка

Светодиодная

Напряжение питания подсветки, В

24DC, 75DC, 110DC, 220AC

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;

климатическое исполнение УХЛ категории 1 по ГОСТ 15150

Подробнее

Техническая документация

ТУ 26.51.52-001-4629003-2021

ГОСТ 2405–88
