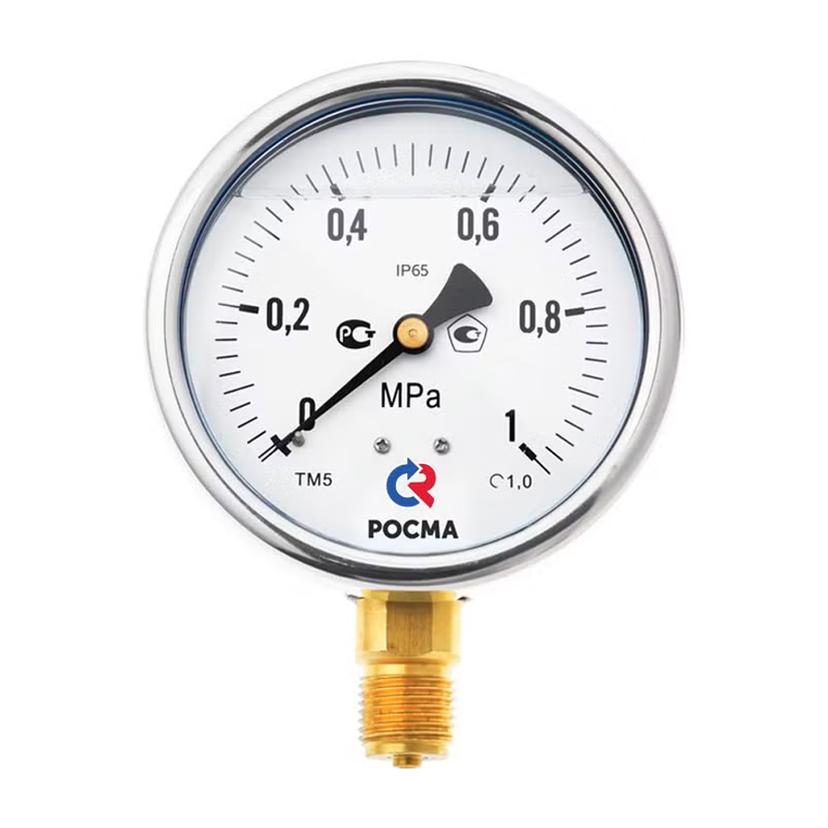

Тип ТМ (ТВ, ТМВ), серия 20. Промышленный манометр в корпусе из нержавеющей стали с возможностью гидрозаполнения (виброустойчивый). Применяется для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C. Этот тип манометра может использоваться в условиях повышенной вибрации и при измерении переменного давления. Повышенная устойчивость к воздействию окружающей среды — степень защиты прибора IP65.

При измерении давления с высокими динамическими нагрузками, прибор необходимо заполнить глицерином или силиконом

Прибор поставляется "сухой" (готовый к гидрозаполнению) или заполненный глицерином / силиконом (виброустойчивый) по требованию заказчика. Температура окружающей среды при эксплуатации манометров с заполнением глицерином от -20 до +60 °C, силиконом — от -60 до +60 °C.

Область применения: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.

Диаметр корпуса, мм

50, 63, 100, 150, 160*

* — под заказ

Класс точности

Ø502,5Ø631,5Ø100, 150, 160

1,0

Диапазон показаний давлений, МПа

ТМØ500…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40

Ø63, 1000…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100**Ø150, 1600…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60***ТВØ63, 100, 150, 160−0,1…0ТМВ−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

** — только для радиальных Ø63

*** — только для радиального исполнения

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы, 130% шкалы для ТМ-520 и ТМ-620

Диапазон рабочих температур, °C

Окружающая среда:

−60…+60 (без заполнения)

−20…+60 (с заполнением глицерином ПК-94)

−60…+60 (с заполнением силиконом ПМС-50)

Измеряемая среда:

−50…+150 (без заполнения)

−20…+100 (с заполнением глицерином ПК-94)

−50…+150 (с заполнением силиконом ПМС-50)

Корпус

IP65, нержавеющая сталь 08Х18Н10

Опция: IP66 (Ø100, 150, 160)

Кольцо

Нержавеющая сталь 08Х18Н10

Ø63 —  байонетное (опция)

Ø50, 63 — завальцованное

Ø100, 150, 160 — байонетное

Чувствительный элемент,

трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Минеральное многослойное безопасное (триплекс) - для ТМ-320Р на 100МПа и, опционально, для Ø63 (байонет), 100, 150, 160

Штуцер

Медный сплав

Присоединение

Радиальное — Ø50, 63, 100, 150, 160

Осевое — Ø50, 63 (кроме 100 МПа), 100

Эксцентрическое — Ø100, 150, 160

Резьба присоединения****

Ø 50, 63G¼, M12×1,5Ø100, 150, 160

G½, M20×1,5

**** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;

климатическое исполнение УХЛ

категории 1.1 по ГОСТ 15150

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405–88
