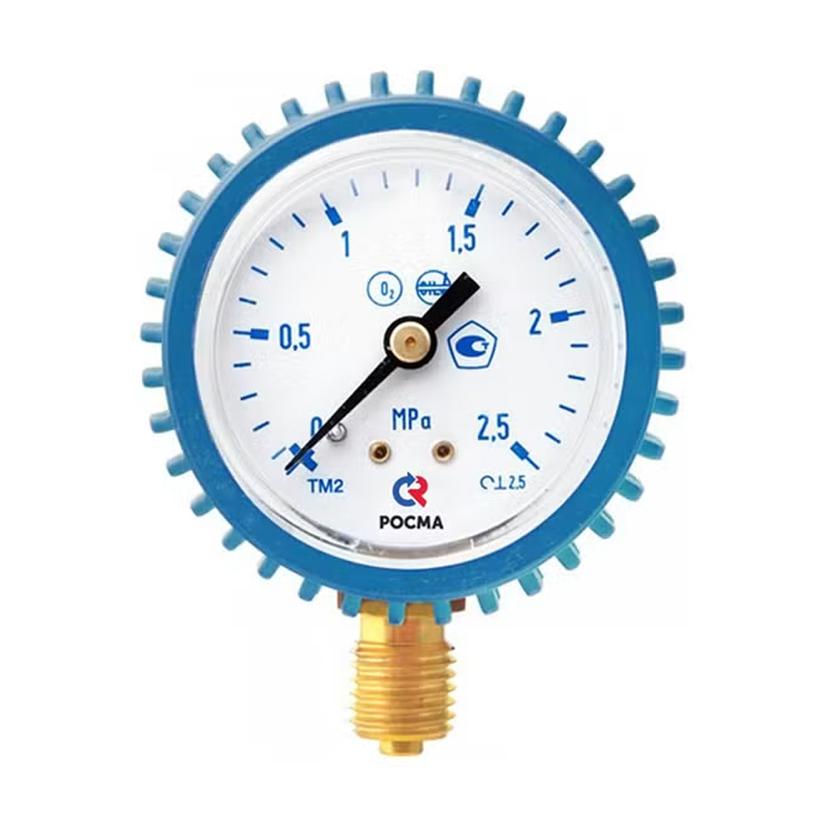

Тип ТМ, серия 10. Сварочный манометр применяется для измерения давления в жидких и газообразных, не вязких и не кристаллизирующихся измеряемых средах. При этом среда должна быть неагрессивна к медным сплавам, а максимальная температура не превышать 120 °C. Сварочные манометры производятся с диаметром корпуса 50 мм и обладают классом точности 2,5. Корпус манометра для редуктора выполнен из стали и имеет своё цветовое кодирование в зависимости от назначения прибора. В некоторых случаях прибор комплектуется защитным резиновым кожухом. Цвет кожуха зависит от типа газа, для которого предназначен данный манометр. Для кислородного манометра он голубой, для ацетиленового — серый, для пропанового — красный, а черный цвет кожуха используется для других газов. Приборы изготавливаются только с радиальным расположением штуцера и имеют различный диапазон показаний давлений в зависимости от измеряемой среды.

Область применения: применяются в баллонных редукторах и регуляторах.

Могут комплектоваться защитным резиновым кожухом.

ВАЖНО: штуцер и чувствительный элемент манометров для ацетилена (C₂H₂) выполнены из латуни с пониженным содержанием меди (менее 65%). Запрещается использовать манометры других типов (со штуцерами из латуни) для работы с ацетиленом.

Диаметр корпуса, мм

50

Класс точности

2,5

Диапазон показаний давлений, МПа

0…40 (см. таблицу 1)

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 105% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Измеряемая среда: −50…+120

Корпус

IP40, сталь 10, цветовое кодирование (см. таблицу 1)

Чувствительный элемент,

трибко-секторный механизм

Медный сплав

Циферблат

Алюминий

Стекло

Органическое

Штуцер

Медный сплав

Присоединение

Радиальное

Резьба присоединения

M12×1,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;

климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405-88
