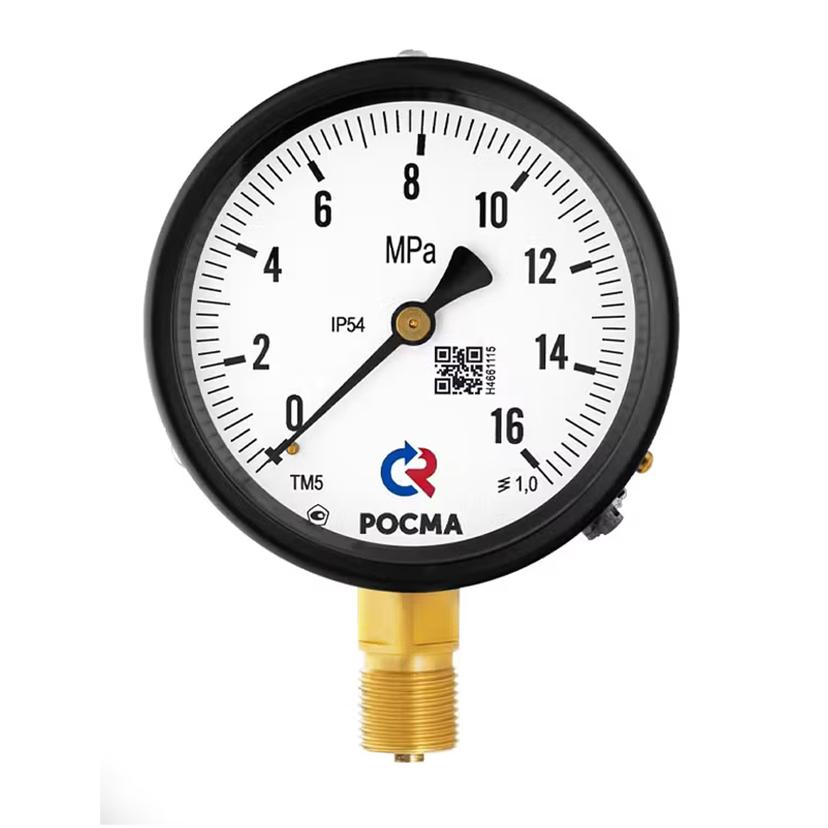

Тип ТМ (ТВ, ТМВ), серия 10. Манометры общетехнические с повышенным классом точности предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред.

Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляцию и машиностроение.

Диаметр корпуса, мм

63, 100, 150, 160*

* — под заказ

Класс точности

Ø631,5Ø100, 150, 1601,0

Диапазон показаний давлений, МПа

ТМ0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60ТВ−0,1…0ТМВ−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы

Переменная нагрузка: ⅔ шкалы

Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −60…+60

Измеряемая среда: −50…+150

Корпус

Ø63 — IP40

Ø100, 150, 160 — IP54

Сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент,

трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав

Присоединение

Радиальное или осевое (Ø63)

Радиальное (Ø100, 150, 160)

Резьба присоединения**

Ø63G¼ / M12×1,5Ø100, 150, 160G1⁄2 / M20×1,5

** — под заказ другие резьбы

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;

климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150

Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008

ГОСТ 2405–88
