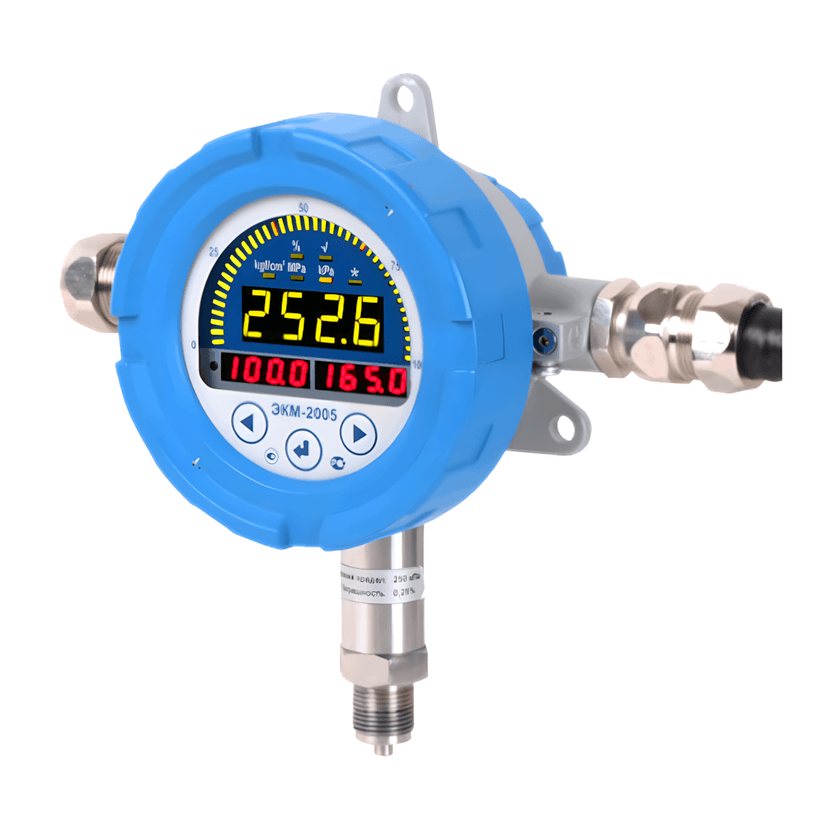

Манометры электронные ЭКМ-2005 являются современными интеллектуальными контактными манометрами, предназначенными для измерения и контроля значений абсолютного давления, избыточного давления, избыточного давления-разрежения и разности давлений жидких и газообразных, в том числе агрессивных сред. Сферы применения: энергетика, атомная энергетика.

Манометры серии ЭКМ-2005 — это выгодная альтернатива стрелочным ЭКМ. Данная серия ЭКМ имеет аналогичную 4-проводную схему коммутации со стрелочными электроконтактными манометрами. Преимущества этой серии очевидны:

• Высокая визуализация параметров в цифровом и графическом виде;
• Отсутствие дребезга контактов реле;
• Стойкость к перегрузкам;
• 4 диапазона измерений;
• Встроенное меню для управления параметрами;
• Тестирование реле и т.д.

ЭКМ-2005 используются в системах автоматического контроля, регулирования и управления технологическими процессами. ЭКМ-2005 имеют 2 уставки и 2 электромеханических вибростойких реле каналов сигнализации, тип и значение уставок выбираются потребителем.

Сигнализирующее устройство обеспечивает коммутацию: для цепей переменного тока напряжением 250 В (от 0,1 до 5 А), для цепей постоянного тока напряжением 250 В (0,1 А).

ЭКМ являются переконфигурируемыми потребителем приборами, с индикацией текущего значения преобразуемой величины. Просмотр и изменение параметров конфигурации индикатора производится при помощи 3-кнопочной клавиатуры, расположенной на лицевой панели.

Индикация значения измеряемой величины, уставок и параметров конфигурации происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе). Измеренное значение отображается одновременно на 4-разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерения. Также на ЖК-индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.

Манометры оснащены современными тензорезистивными или емкостными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность до 500% от верхнего предела измерений.

Основные характеристики

• Верхние пределы измерений:
• абсолютное давление (ДА) — 60 кПа…6 МПа;
• избыточное давление (ДИ) — 4 кПа…60 МПа;
• избыточное давление-разрежение (ДИВ) — ±30 кПа…(–0,1…2,4) МПа;
• дифференциальное давление (ДД) — 10 кПа…2,5 МПа;
• Глубина перенастройки диапазонов — 4:1 (4 диапазона измерений);
• Выходной сигнал (опция) — 0…5, 0…20, 4…20 мА (по выбору из меню);
• Мощность коммутации электромеханического реле:
• переменного тока сетевой частоты:
• при напряжении 250 В до 5 А на активную нагрузку;
• при напряжении 250 В до 1 А на индуктивную нагрузку (cos ≥ 0,4);
• постоянного тока:
• при напряжении 250 В до 0,1 А на активную и индуктивную нагрузки;
• Конфигурирование — наружная клавиатура;
• Функция извлечения квадратного корня;
• Погрешность — от ±0,25%, ±0,4%, ±0,6%;
• Климатические исполнения — С3 (–5…+50 °C), С3 (–25…+70 °C), С2 (–40…+70 °C), С2 (–50…+80 °C);
• Пылевлагозащита — IP65;
• Варианты исполнения — общепромышленное, «Exd» (1ExdIICT6 Х);
• Индикация — 4-разрядный ЖК-индикатор с подсветкой и графической шкалой;
• Сенсоры — металлические по технологии КНК, керамические;
• Электромагнитная совместимость (ЭМС) — IV-A;
• Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.
