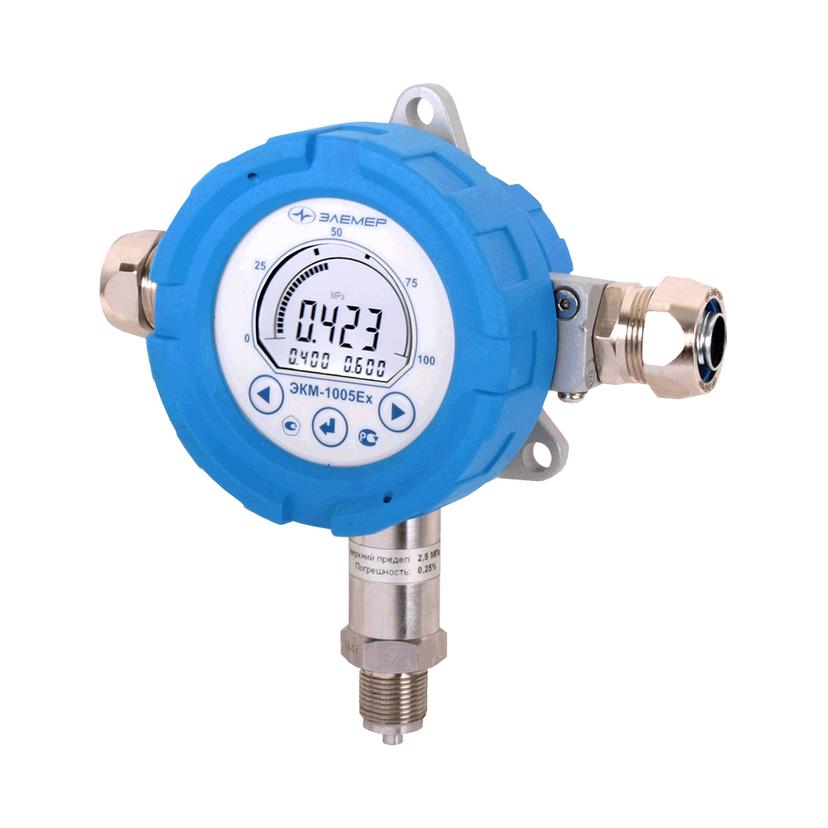

Манометры электронные ЭКМ-1005 являются современными интеллектуальными контактными манометрами, предназначенными для измерения и контроля значений абсолютного давления, избыточного давления, избыточного давления-разрежения и разности давлений жидких и газообразных, в том числе агрессивных сред. Сфера применения: энергетика, металлургия, нефтегазовая и нефтехимическая промышленность.

Манометры серии ЭКМ-1005 — это выгодная альтернатива стрелочным ЭКМ. Преимущества этой серии очевидны:

• Высокая визуализация параметров в цифровом и графическом виде;
• Отсутствие дребезга контактов реле;
• Стойкость к перегрузкам;
• 4 диапазона измерений;
• Тестирование реле;
• Встроенное меню для управления параметрами и т.д.

ЭКМ-1005 используются в системах автоматического контроля, регулирования и управления технологическими процессами. Сигнализирующее устройство обеспечивает коммутацию от 0,001 до 0,3 А, напряжением 220 В (включая 24, 27, 36, 110 В) для цепей переменного и постоянного тока. ЭКМ имеют 2 уставки и 2 оптореле каналов сигнализации, тип и значение уставок выбираются потребителем.

ЭКМ являются переконфигурируемыми потребителем приборами, с индикацией текущего значения преобразуемой величины.

Просмотр и изменение параметров конфигурации индикатора производится при помощи 3-кнопочной клавиатуры, расположенной на лицевой панели.

Индикация значения измеряемой величины, уставок и параметров конфигурации происходит на многофункциональном жидкокристаллическом индикаторе (ЖК-индикаторе) с подсветкой белого цвета. Измеренное значение отображается одновременно на 4-разрядном цифровом индикаторе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерения. Также на ЖК-индикаторе отображаются единицы измерения и информация о срабатывании реле каналов сигнализации.

Манометры оснащены современными тензорезистивными или емкостными сенсорами. Тензорезистивные сенсоры по технологии КНК имеют высокую перегрузочную способность до 500% от верхнего предела измерений.

Основные характеристики

• Верхние пределы измерений:
• абсолютное давление (ДА) — 60 кПа…6 МПа;
• избыточное давление (ДИ) — 4 кПа…60 МПа;
• избыточное давление-разрежение (ДИВ) — ±30 кПа…(–0,1…2,4) МПа;
• дифференциальное давление (ДД) — 10 кПа…2,5 МПа;
• гидростатическое давление (ДГ) — 4 кПа…250 кПа;
• Глубина перенастройки диапазонов — 4:1 (4 диапазона измерений);
• Выходной сигнал (опция) — 4…20 мА;
• Мощность коммутации оптореле — напряжение ~/=220 В, ток 300 мА;
• Конфигурирование — наружная сенсорная 3-х кнопочная клавиатура на панели индикатора;
• Функция извлечения квадратного корня;
• Погрешность — от ±0,25%, ±0,4%, ±0,6%;
• Климатические исполнения — С3 (–5…+50 °C), С3 (–25…+70 °C), С2 (–40…+70 °C), УХЛ1 (–50…+80 °С);
• Пылевлагозащита — IP65;
• Варианты исполнения — общепромышленное, «Ex» (ExiaIICT6 X), «Exd» (1ExdIICT6 Х);
• Индикация — 4-разрядный ЖК-индикатор с подсветкой и графической шкалой; вращение индикатора на 180°;
• Сенсоры — металлические по технологии КНК, керамические;
• Электромагнитная совместимость (ЭМС) — III-A–IV-A;
• Гарантийный срок — 24 месяца (с момента ввода в эксплуатацию) или 36 месяцев (с момента отгрузки), расширенный гарантийный срок — по согласованию*.
