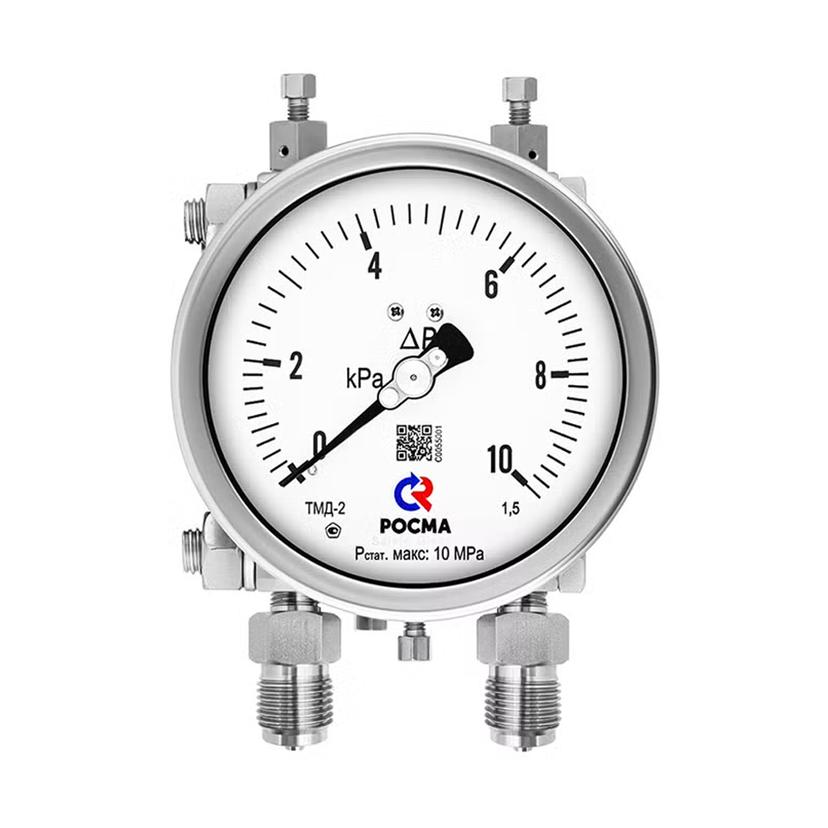

Тип ТМД-2, серия 21. Предназначены для измерения разности давлений незагрязненных, неагрессивных и агрессивных жидкостей, газов и паров.

Подходят для применений с большими перегрузками по дифференциальному и/или рабочему (статическому) давлению. Особенность ТМД-2 — это возможность работы в системах с избыточным давлением до 40МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом по требованию заказчика.

Область применения: перерабатывающая промышленность, нефтяная и нефтехимическая промышленность.

Диаметр корпуса, мм

100, 150

Класс точности

1,5 / 2,5

Диапазон показаний давлений

Единицы измеренияДиапазонМаксимальное статическое давлениекПа0…1010 МПа0…16 / 25 / 40 / 60 / 100 / 160 / 250 / 400* / 600*10 / 25 / 40 МПа

МПа0...1* / 1,6*

* — класс точности 2,5

Перегрузка

Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда:

−60…+65 (без заполнения)

−20…+65 (с заполнением глицерином ПК-94)

−60…+65 (с заполнением силиконом ПМС-50)

Измеряемая среда:

−60…+100 (без заполнения)

−20…+100 (с заполнением глицерином ПК-94)

−60…+100 (с заполнением силиконом ПМС-50)

Штуцер, чувствительный элемент

Нержавеющая сталь 08Х17Н13М2

Корпус

IP65, нержавеющая сталь 08Х17Н13М2

Кольцо

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное многослойное безопасное — триплекс

Резьба присоединения**

2хG½

** — под заказ М20×1,5

Варианты монтажа

Без вентильного блока

С использованием соединительных рукавов

С трехвентильным блоком 3ВБ

С пятивентильным блоков 5ВБ

Кронштейн

Нержавеющая сталь 08Х18Н10

Межповерочный интервал

1 год

Техническая документация

НСРП.406123.006ТУ
