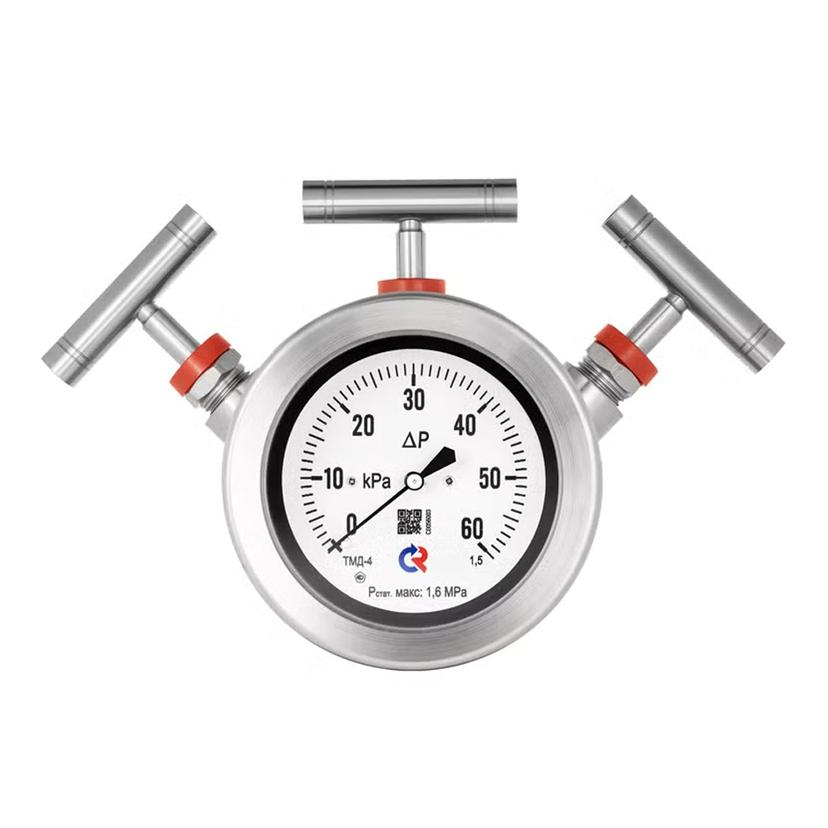

Тип ТМД-4, серия 21. Предназначены для измерения разности давлений незагрязненных, неагрессивных газов. Устанавливаются для контроля работы различного газового оборудования (фильтров, счетчиков, струевыпрямителей и др.). Особенность ТМД-4 — моноблочное исполнение в комплекте с трехвентильным блоком.

Область применения: системы газоснабжения промышленных предприятий и коммунальных объектов ЖКХ.

Диаметр корпуса, мм

90

Класс точности

1,5

Диапазон показаний давлений

Единицы измеренияДиапазонМаксимальное статическое давлениекПа0…1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400 / 600

1,6 МПа

МПа0...1 / 1,6

Перегрузка

Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда: −40…+70

Измеряемая среда: −30…+60

Штуцер

Нержавеющая сталь 08Х17Н13М2

Чувствительный элемент

Медный сплав

Корпус

IP65, нержавеющая сталь 08Х17Н13М2

Кольцо

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое, безопасное

Резьба присоединения*

2×M12×1,5

* — под заказ другие резьбы

Варианты монтажа

Без вентильного блока

С использованием соединительных рукавов

С трехвентильным блоком 3ВБ

Кронштейн

Нержавеющая сталь 08Х18Н10

Межповерочный интервал

1 год

Техническая документация

НСРП.406123.006ТУ
