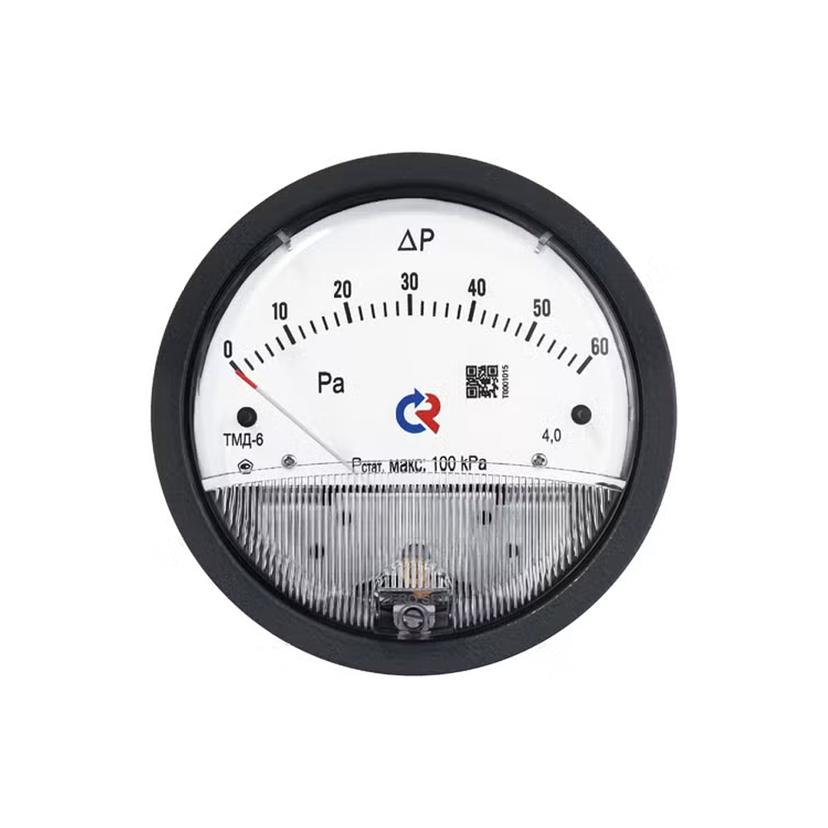

Тип ТМД-6, серия 30. Предназначены для измерения разности давлений воздуха и незагрязненных, неагрессивных газов.

Область применения: в медицинской, фармацевтической и химической промышленности, а также сфере городского хозяйства в системах вентиляции и кондиционирования воздуха, для контроля сопротивления фильтров, падения давления на диафрагмах, индикаторах разницы давления в помещениях. Также ТМД-6 широко применяются для контроля разности давлений в "чистых помещениях", где критически важно обеспечить разницу давлений между "чистой" областью и окружающей средой.

Номинальный диаметр корпуса, мм

100

Диапазон показаний давлений

Единицы измеренияДиапазонКласс точности

Па-30…30;

0…20 / 30 / 60

4,0-50…50; -60…60; -100…100;

0…1253,0-125…125; -250…250;

0…250 / 300 / 500 / 750 / 1000

2,0кПа-0,5…0,5; -1…1; -1,25…1,25; -1,5…1,5;

0…1,5 / 2 / 2,5 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 15 / 20 / 25 / 30

Максимальное статическое давление, кПа

100

Перегрузка

В диапазоне 110-150 кПа резиновая защитная пробка в задней стенке корпуса открывается и обеспечивает вентиляцию внутренней части дифманометра

Диапазон рабочих температур, °C

Окружающая среда: −7…+60

Измеряемая среда: −7…+60

Мембрана

NBR

Корпус

IP67, алюминий

Кольцо

Алюминий

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Органическое

Резьба присоединения

2×NPT1⁄8 (внутренняя)*

* — одна пара сбоку корпуса, одна пара сзади

Монтажное положение

Вертикальное

Комплектность

Латунный переходник с NPT1⁄8 на наружный штуцер для шланга 6 мм - 2 шт.

Нержавеющая резьбовая заглушка NPT1⁄8 - 2 шт.

Переходник с винтами для установки дифманометра "заподлицо" - 3 шт.

Межповерочный интервал

1 год

Техническая документация

НСРП.406123.026ТУ
