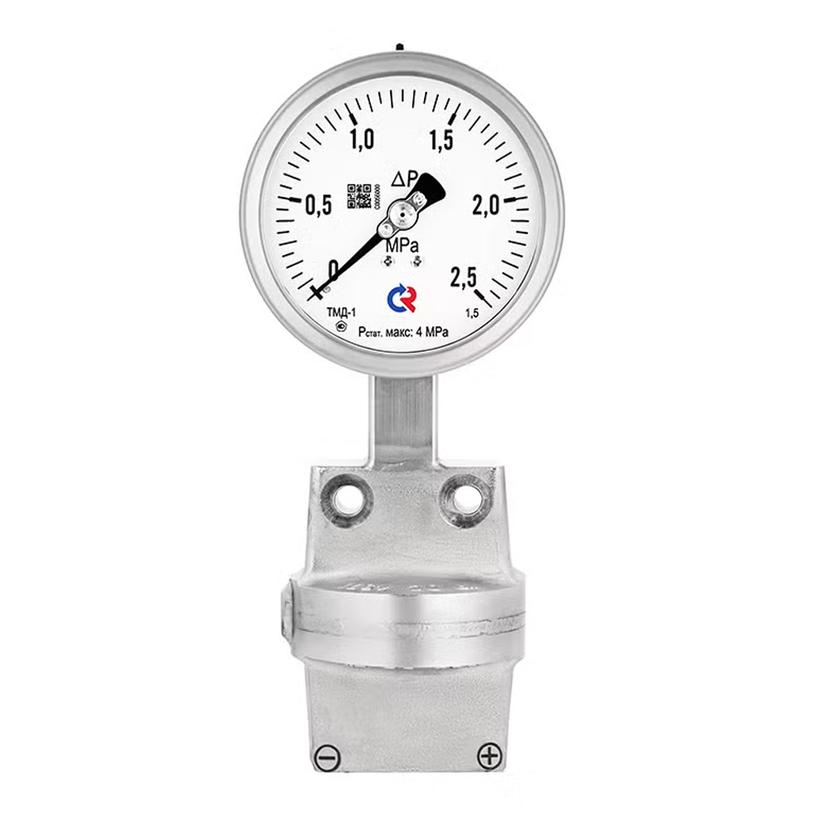

Тип ТМД-1, серия 21. Предназначены для измерения разности давлений незагрязненных, неагрессивных и агрессивных жидкостей, газов и паров. Особенность ТМД-1 — это полностью сварная рабочая камера, сконструированная таким образом, что с измеряемой средой контактирует только нержавеющая сталь, без каких-либо уплотнений, что позволяет применять такие манометры на агрессивные среды.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный глицерином / силиконом по требованию заказчика.

Область применения: контроль работы насосов, контроль состояния фильтров, измерение уровня в закрытых резервуарах, обрабатывающая промышленность, нефтехимическая и химическая промышленность.

Диаметр корпуса, мм

100, 160

Класс точности

1,5

Диапазон показаний давлений

Единицы измеренияДиапазонМаксимальное статическое давлениекПа0…1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 / 160 / 250 / 400

Диапазон х100…6004 МПаМПа0...1 / 1,6 / 2,5

Перегрузка

Кратковременная нагрузка: 110% шкалы

Диапазон рабочих температур, °C

Окружающая среда:

−20…+65 (без заполнения)

−20…+65 (с заполнением глицерином ПК-94)

−20…+65 (с заполнением силиконом ПМС-50)

Измеряемая среда:

−20…+100 (без заполнения)

−20…+100 (с заполнением глицерином ПК-94)

−20…+100 (с заполнением силиконом ПМС-50)

Штуцер, чувствительный элемент

Нержавеющая сталь 08Х17Н13М2

Корпус

IP54, IP65*

Нержавеющая сталь 08Х17Н13М2

* — для приборов с ГЗ

Кольцо

Нержавеющая сталь 08Х17Н13М2

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное многослойное безопасное — триплекс

Резьба присоединения

2×G¼ (внутренняя), 2×G½ (внутренняя)**

** — под заказ

Варианты монтажа

Без вентильного блока

С использованием соединительных рукавов

С трехвентильным блоком 3ВБ и дополнительным комплектом переходников для подключения

С пятивентильным блоком 5ВБ и дополнительным комплектом переходников для подключения

Кронштейн

Нержавеющая сталь 08Х18Н10

Межповерочный интервал

1 год

Техническая документация

НСРП.406123.006ТУ
