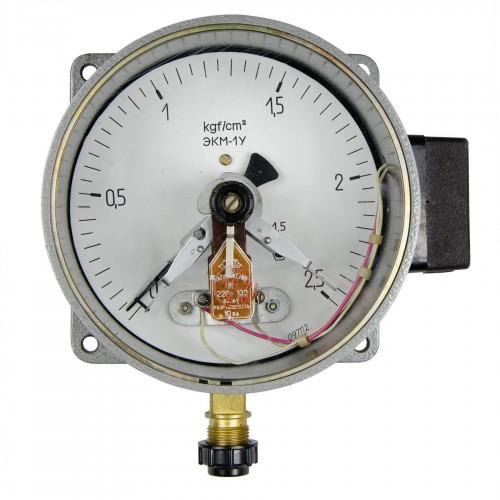

Электроконтактный манометр ЭКМ-1У — промышленный показывающий и сигнализирующий прибор, предназначенный для измерения избыточного давления жидкостей, газов и пара с одновременным автоматическим управлением внешними электрическими цепями при достижении заданных значений давления. Прибор сочетает функции высокоточного манометра и электроконтактного реле давления, обеспечивая непрерывный контроль технологических процессов, автоматическую сигнализацию и защиту оборудования. В настоящее время серия ЭКМ-1У снята с производства и заменена современными моделями ДМ2005Сг и ДМ2005Ф, которые полностью совместимы по назначению.

Манометры ЭКМ-1У широко используются в энергетике, нефтегазовой, химической, металлургической, пищевой промышленности, системах водоснабжения, теплоснабжения, котельных, насосных станциях, компрессорных установках, гидравлических и пневматических системах. Электроконтактная группа обеспечивает автоматическое включение и отключение насосов, компрессоров, электромагнитных клапанов, исполнительных механизмов и устройств аварийной сигнализации при достижении установленных верхних или нижних порогов давления.

Прибор оснащается трубчатым чувствительным элементом (трубкой Бурдона), регулируемой электроконтактной группой, алюминиевым циферблатом, металлическим корпусом диаметром 160 мм, радиальным присоединением М20×1,5 и имеет класс точности 1,5. Манометры выпускаются в широком диапазоне измерений — от 0…1 кгс/см² до 0…1000 кгс/см², что позволяет подобрать оптимальную модель практически для любых технологических процессов.

Основные функции ЭКМ-1У

• измерение избыточного давления;
• автоматическая сигнализация достижения заданных уставок;
• управление насосами;
• управление компрессорами;
• управление электромагнитными клапанами;
• коммутация электрических цепей;
• защита оборудования от аварийных режимов;
• контроль технологических процессов;
• интеграция в системы КИПиА и АСУ ТП.

Технические характеристики

Измерение давления

• Тип прибора: электроконтактный сигнализирующий манометр;
• Модель: ЭКМ-1У;
• Диапазоны измерения: 0…1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600; 1000 кгс/см²;
• Класс точности: 1,5;
• Диаметр корпуса: 160 мм;
• Присоединительная резьба: М20×1,5;
• Степень защиты: IP40;
• Рабочие среды:вода;
• пар;
• воздух;
• неагрессивные жидкости;
• неагрессивные газы.

Электроконтактная система

• Регулируемые верхняя и нижняя уставки;
• Исполнения контактной группы III, IV, V и VI;
• Автоматическая коммутация электрических цепей;
• Работа с реле, контакторами и исполнительными механизмами;
• Управление технологическим оборудованием;
• Возможность замены реле давления.

Конструктивные особенности

• Металлический корпус;
• Трубчатый чувствительный элемент (трубка Бурдона);
• Высокоточный стрелочный механизм;
• Алюминиевый циферблат;
• Радиальное подключение;
• Температура эксплуатации от −20 до +55 °C;
• Простая регулировка контактов;
• Продолжительный срок службы.

Преимущества ЭКМ-1У

• широкий выбор диапазонов измерения давления;
• встроенная электроконтактная группа;
• автоматическое управление оборудованием;
• высокая точность измерений;
• надежная коммутация электрических цепей;
• прочный промышленный корпус Ø160 мм;
• простая настройка уставок;
• совместимость с системами КИПиА и АСУ ТП;
• длительный срок эксплуатации;
• современный аналог — ДМ2005Сг.

Области применения

Электроконтактный манометр ЭКМ-1У применяется в:

• энергетике;
• нефтегазовой промышленности;
• химической промышленности;
• пищевой промышленности;
• системах водоснабжения;
• котельных;
• насосных станциях;
• компрессорных установках;
• гидравлических системах;
• пневматических системах;
• машиностроении;
• металлургии;
• системах КИП и КИПиА;
• промышленной автоматизации;
• технологических линиях предприятий.

Компания Electronics Automation Group поставляет электроконтактные манометры, сигнализирующие манометры, датчики давления и оборудование КИПиА ведущих производителей. Мы обеспечиваем профессиональную техническую консультацию, официальную гарантию и оперативную доставку оборудования по Ташкенту и всему Узбекистану.
