Датчик температуры Pt1000 — это высокоточный термопреобразователь сопротивления, предназначенный для измерения температуры жидких, газообразных, сыпучих сред, поверхностей оборудования и технологических узлов. В основе датчика используется платиновый чувствительный элемент Pt1000, сопротивление которого при температуре 0 °C составляет 1000 Ом.

Датчики Pt1000 применяются в промышленной автоматизации, системах отопления и вентиляции, холодильном оборудовании, пищевом производстве, энергетике, машиностроении, химической промышленности, лабораторном оборудовании и технологических линиях.

Pt1000 относится к платиновым термопреобразователям сопротивления. Принцип работы основан на изменении электрического сопротивления чувствительного элемента при изменении температуры. При нагреве сопротивление платинового элемента увеличивается, а измерительный прибор, контроллер или преобразователь сигнала определяет температуру по установленной характеристике.

Главное отличие Pt1000 от Pt100 — более высокое номинальное сопротивление. У Pt100 при 0 °C сопротивление составляет 100 Ом, а у Pt1000 — 1000 Ом. Благодаря этому Pt1000 менее чувствителен к сопротивлению соединительных проводов и хорошо подходит для систем, где датчик находится на удалении от измерительного прибора.

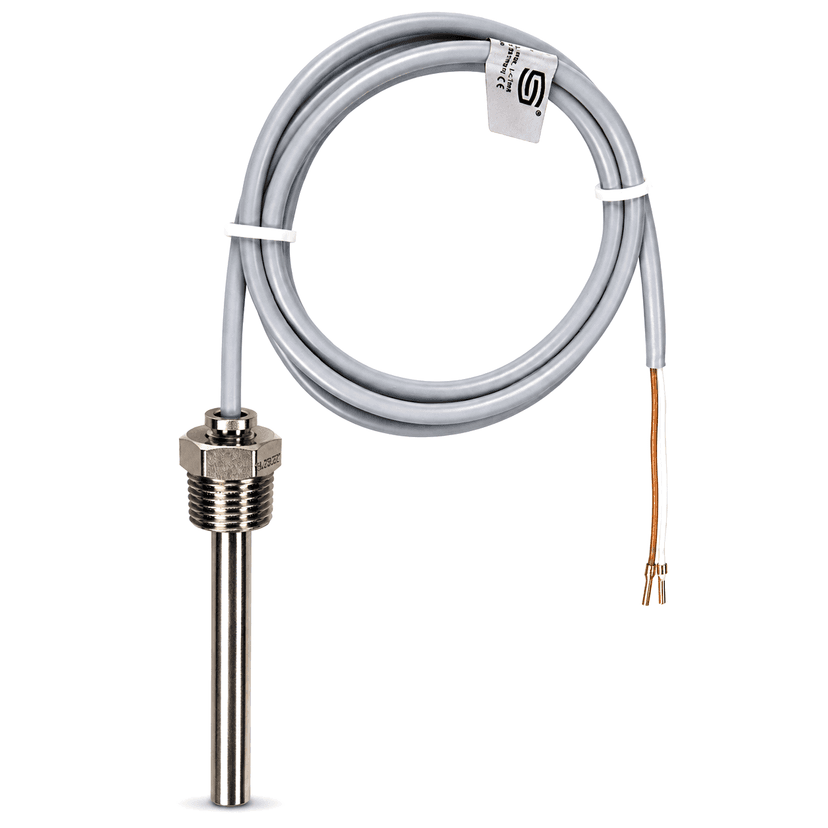

Датчик может изготавливаться в различных исполнениях: кабельном, резьбовом, погружном, накладном, с защитной гильзой, с клеммной головкой или встроенным преобразователем сигнала. Корпус обычно выполняется из нержавеющей стали, например AISI 304, AISI 316 или 12Х18Н10Т. Материал подбирается в зависимости от рабочей среды, температуры, давления и требований к коррозионной стойкости.

Технические характеристики

ПараметрЗначениеТип изделияТермопреобразователь сопротивленияЧувствительный элементPt1000Номинальное сопротивление1000 Ом при 0 °CПринцип измеренияИзменение сопротивления платинового элементаДиапазон измеренияОбычно от –50 до +200 °C / +300 °C / +400 °C / +600 °C, зависит от исполненияКласс допускаA, B, AA или другой по заказуСхема подключения2-, 3- или 4-проводнаяКоличество чувствительных элементов1 или 2Материал защитной арматурыAISI 304, AISI 316, 12Х18Н10Т, нержавеющая стальДиаметр защитной арматуры3, 4, 5, 6, 8, 10 мм или по заказуДлина погружной части30, 50, 80, 100, 120, 160, 200 мм и другие вариантыТип подключенияКабель, клеммная головка, разъем, встроенный преобразовательМатериал кабеляПВХ, силикон, фторопласт, термостойкий кабель, металлическая оплеткаСтепень защитыIP54 / IP65 / IP67 / IP68, зависит от конструкцииРабочая средаВоздух, вода, пар, масло, технологические жидкости, сыпучие материалыВыходной сигналСопротивление Pt1000; при наличии преобразователя — 4–20 мА, 0–10 В или цифровой сигнал

Область применения

Датчики температуры Pt1000 используются там, где требуется стабильный и точный контроль температуры.

Основные сферы применения:

системы отопления и теплоснабжения;

вентиляция и кондиционирование;

холодильное оборудование;

трубопроводы воды, пара, воздуха и газа;

емкости, резервуары и баки;

пищевое производство;

упаковочные и технологические линии;

лабораторное оборудование;

климатические камеры;

сушильные установки;

насосные станции;

компрессорное оборудование;

энергетика и котельные установки;

химическая и нефтехимическая промышленность;

шкафы автоматики, ПЛК, регуляторы температуры и АСУ ТП.
