Ma’lumot / Tavsif

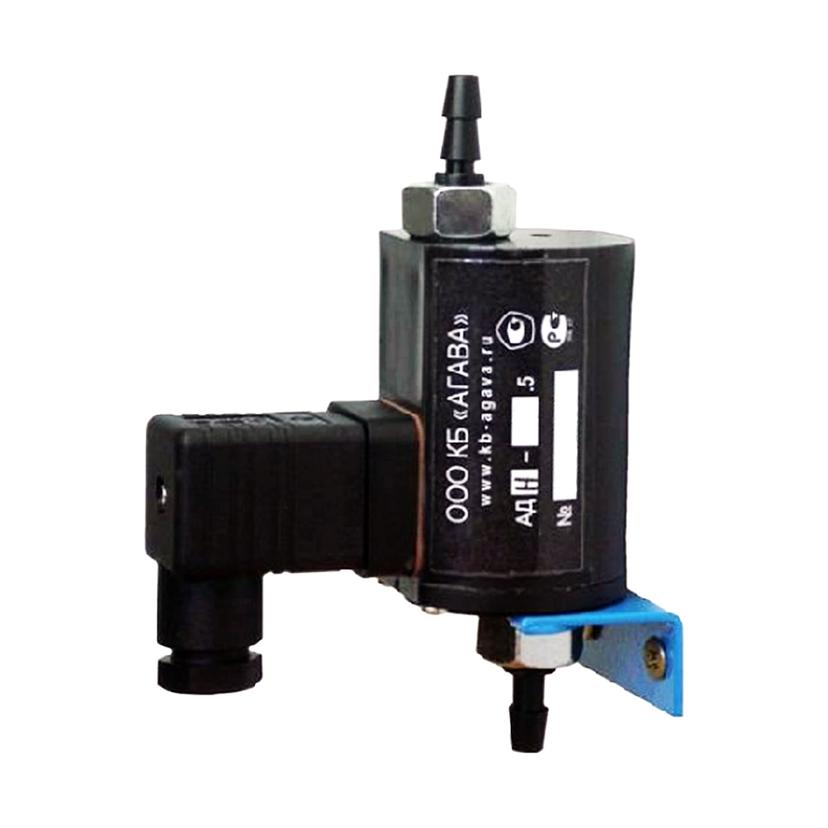

АДР-ХХ.5 — КБ «АГАВА» ishlab chiqaradigan differensial bosim o‘lchagichlari seriyasi bo‘lib, gaz yoki havoning bosim farqini drossel shaybalari, tanlab olish qurilmalari, filtrlar va boshqa gidravlik qarshilik elementlarida o‘lchash uchun mo‘ljallangan. Ishlab chiqaruvchi ta’rifiga ko‘ra, bu bosim farqi tashuvchi muhit sarfi bilan funksional bog‘liq bo‘lgani sababli, seriya oqim bilan bog‘liq nazorat vazifalarida ham qo‘llanadi.

Ushbu seriya ayniqsa qozon avtomatikasi sxemalarida foydali, chunki unda gorelkadagi gaz/havo nisbatini tashuvchining bosimi bo‘yicha emas, balki sarfi bo‘yicha hisoblash mumkin. Rasmiy sahifada aytilishicha, bunday yondashuv butun quvvat diapazonida yoqilg‘ining optimal yonish rejimini samaraliroq ushlab turishga yordam beradi. Shuningdek, АДР-ХХ.5 ni pritok ventilyatsiyasi tizimlarida, aynan havo hajmi rostlanadigan sxemalarda ham ishlatish mumkin.

Seriya joyning o‘zida o‘rnatiladi, shu bois impuls trubkalaridan foydalanish zarurati kamayadi va ularning tiqilib qolish muammosi bartaraf etiladi. Qurilmalar ikki simli 4–20 mA tok zanjiri orqali indikator yoki kontrollerlarga ulanadi. Ekspluatatsiya qo‘llanmasida ta’minot 24 V DC, iste’mol toki 30 mA dan oshmasligi, yuklama qarshiligi esa 500 Om gacha ekani ko‘rsatilgan.

Rasmiy hujjatlarga ko‘ra, АДР-ХХ.5 modifikatsiyalari 0…0,125 kPa dan 0…50 kPa gacha bo‘lgan diapazonlarda ishlab chiqariladi. Aniqligi 2,5 %, qadoqdagi og‘irligi 300 g dan oshmaydi, gabarit o‘lchami esa 125 × 50 × 68(91) mm dan katta emas. Ishlash muhiti uchun asosiy sharoitlar: atrof-muhit harorati +5…+50 °C, nisbiy namlik +35 °C da 80 % gacha.

Mahsulot pasporti

Texnik xususiyatlari

• Mahsulot turi: differensial bosim o‘lchagichi
• Brend: АГАВА
• Seriya: АДР-ХХ.5
• O‘lchanadigan parametr: gaz yoki havo bosimi farqi
• Qo‘llanish sohasi: drossel shaybalari, filtrlar, tanlab olish qurilmalari, qozon avtomatikasi, pritok ventilyatsiyasi
• Chiqish signali: 4–20 mA
• Ulanish turi: 2 simli tok zanjiri
• Ta’minot: 24 V DC
• Iste’mol toki: 30 mA gacha
• Yuklama qarshiligi: 500 Om gacha
• Aniqlik: 2,5 %
• Diapazonlar: 0…0,125 / 0…0,25 / 0…0,5 / 0…1,0 / 0…2,0 / 0…5,0 / 0…10 / 0…25 / 0…50 kPa
• Maksimal differensial ortiqcha yuklanish: 25 / 75 / 400 kPa modifikatsiyaga qarab
• Chegaraviy ishchi bosim: 250 kPa / 1 MPa / 2 MPa modifikatsiyaga qarab
• Gabaritlari: 125 × 50 × 68(91) mm gacha
• Og‘irligi: 300 g gacha
• Trubka ichki diametri: 6 mm
• Ishlash harorati: +5…+50 °C
